Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал тела: | латунь | Импеданс: | 50 омов |
|---|---|---|---|
| Цвет: | Покрытое золото | Форма кузова: | Прямой |
| Type: | SMP male RF Adapter | Метод держателя: | Слепая ответная часть |
| Сила захвата: | 45N Макс | Отцепление Сила: | минута 9N |
| Высокий свет: | 2 соединителя SMP ног,Ограниченный соединитель RF защелки,Мужчина герметически закрывал соединитель RF |
||
Изготовленный на заказ мужчина SMP герметически закрывал 2 ноги RF ограничивал соединитель защелки
Соединитель SMP a нажим-в и щипк-в соединителе комбинации, свой интерфейс такая же пропорция как интерфейс соединителя MMCX ультра-небольшой, самый небольшой размер плотности установки может достигнуть расстояние центра соединителя 4.3mm, поэтому очень соответствующее для сопрягать высокой плотности слепой. Особенно соответствующее для шторок высокой плотности сопрягая между напечатанными досками, шасси и шкафами, и вообще используемый полностью escapement/половинные escapement + рычаг + оптически отверстие.
| Общая спецификация для переходника соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон изменения частот
|
DC~40GHz
|
|||
|
Расклассифицированное напряжение тока
|
170VRMS (на уровне моря)
|
|||
|
Напряжени тока-сопротивление Dielectrics
|
500VRMS (на море leavel)
|
|||
|
Сопротивление изоляции
|
≥5000MΩ
|
|||
|
|
Наружный проводник
|
normal≤2.5mΩ, герметически закрытое ≤4mΩ
|
||
|
Центральный проводник
|
normal≤6mΩ, герметически закрытое ≤26mΩ
|
|||
| Диапазон изменения частот | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR для прямого соединителя |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR для правого соединителя ангела | ≤1.3 | |||
| VSWR для переходника | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR другое | ≤1.3 | |||
| Центральный проводник | Мужчина |
Бронза светомассы олова/сплав Kovar
|
покрытое золото | |
| Женщина |
бронза бериллия
|
покрытое золото | ||
|
Эластичный контакт
|
бронза бериллия
|
покрытое золото | ||
|
Раковина и другие части металла
|
бронза латунных/бериллия/сплав Kovar/медный сплав, запассивированная нержавеющая сталь
|
|||
|
Изоляторы
|
стеклянное sintering/PTFE/PEI
|
|||
|
Тариф утечки для
герметически закрытый соединитель
|
PA 1.01325×10-3·cm3 /s
|
|||
Особенности:
* способность выдержать радиальное/осевое рассогласование
* конфигурации Доск-держателя, пол-меняемых, пуль, герметичных, и кабельного соединителя
* изготовленные на заказ соединители доступные

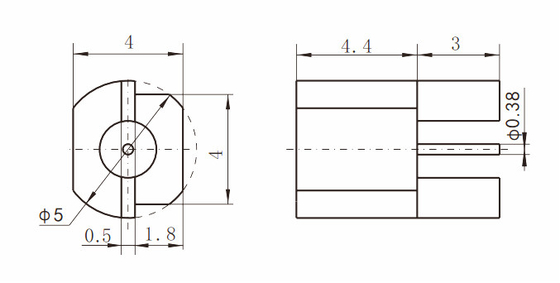

Чертеж плана изготовленного на заказ мужчины SMP герметически закрывал соединитель защелки RF 2 ног ограниченный
Связанный SMP герметически закрывал соединители
1.
| SMP (M) - JHD1-JH | Мужчина ограничивал защелку | Герметичная, окружная скрепляя глубина 2,79 интерфейса |
2.
| SMP (M) - JHD160-JH | Мужчина ограничивал защелку | Герметичный, глубина 18 интерфейса bondable |
3.
| SMP (M) - JHD199-JH | Мужчина ограничивал защелку | Герметичный, глубина 1,7 интерфейса Bondable |
4.
| SMP (M) - JHD457-S-WP | Мужская ровная скважина | Герметичный, глубина 2,79 интерфейса |
5.
| SMP (M) - JHD487-WP | Мужчина ограничивал защелку | Герметичный, глубина 2,79 интерфейса |
6.
| SMP (M) - JHD618-S-WP | Мужская ровная скважина | Герметичный, глубина 2,79 интерфейса |
Установите введение:
ПРИМЕЧАНИЕ:
Мы имеем над 1 000 типами переходников SMP женских мужских для выбора, если не найден продукт вы используете,
пожалуйста свяжитесь мы для полных catologs. Изготовленные на заказ размеры приняты.
Категория продукта:
1. соединители RF, переходники (DC к 110GHz)
2. сборки кабеля RF & волновода
3. волновод для того чтобы задобрить переходники
4. интегрированные соединители (RF&DC)
5. микро- прямоугольный соединитель (J30J, микро- D-подводная лодка)
6. герметические затворы Стекл-к-металла, заголовки, Feedtru (RF & DC)
7. соединения микроволны роторные
8. продукты ODM
