Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | SMP RF коаксиальное Conector | Плакировка: | Покрытое золото |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | CE ROHS |
| Прочность: | 500 ЦИКЛОВ | Положение: | Гнездовой разъем SMP |
| Метод держателя: | 2 отверстия Фланец | Коннектор: | Микрополоска, SMP, прямой угол |
| Высокий свет: | Коаксиальный соединитель RF с ограниченной задержкой,RF соединитель с прямоугольным кронштейном,Золотопокрытый мужской соединитель RF |
||
Опыт улучшенного подключения с SMP мужской правоугольный фланцевой монтаж ограниченный разрыв RF соединителя
SMP представляет собой компактный коаксиальный RF-коннектор с нажатием (снап-сцеплением), который имеет небольшие размеры, легкий дизайн, отличную сейсмическую производительность и широкую пропускную способность.Он может работать до 30 ГГц (с нашим высокопроизводительным SMP соединителем, частота может достигать 40 ГГц). Вставка имеет три формы интерфейса: полное расслабление, ограниченное расслабление и гладкое отверстие (включая торможение).и адаптеров серийных, он обеспечивает взаимосвязь между платформами, сплоченными, и приложениями с стойкой и панелями при сохранении плотности пакета.
Спецификация:
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Центровое сопротивление | Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10- Три.Па·см3/s | |
Особенности и преимущества:
Приложения высокой частоты: SMP-коннекторы имеют характеристики широкой частотной полосы с частотами работы, которые могут достигать DC ~ 40 ГГц.
Небольшие размеры и легкий вес: соединители серии SMP представляют собой компактные микросоединители, особенно подходящие для модульной плотной установки.
Надежное соединение: конструкция разъема SMP обеспечивает стабильность и надежность соединения, что делает его подходящим для среды соединения с высокой надежностью.
Легкая установка: будь то монтаж ПКБ, монтаж кабелей или адаптеры в серии,SMP обеспечивает удобное и быстрое решение при сохранении плотности пакета для приложений межконтактной связи "board-to-board" и "blind mate".
Сильная сейсмическая производительность: SMP-коннекторы имеют отличную сейсмическую производительность, что позволяет им поддерживать стабильные соединения в вибрационных условиях.
Каталог продукции:
| РЧ-адаптер |
| Водопровод к коаксиальному адаптеру |
| Сборки радиочастотных кабелей |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Герметические уплотнители стекло-металл |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Применение:
Соединения антенн: из-за их небольшого размера и отличной производительности, SMP-коннекторы являются идеальным выбором для подключения антенн.
Установка широкополосного оборудования: разъемы серии SMP являются идеальным решением для модульных плотно-загрузочных установок.с минимальным расстоянием установки самого маленького разъема SMP, достигающего 4.3 мм.
Испытания и измерения: в приложениях, требующих высокой точности и частоты, SMP-коннекторы могут обеспечивать отличную производительность.они могут быть использованы для достижения осевого искажения выровнения слепого спаривания, работая вместе с высокопроизводительными микроволновыми кабелями Samtec с низкими потерями.
Квантовые вычисления: в развивающейся области квантовых вычислений также важную роль играют SMP-коннекторы.

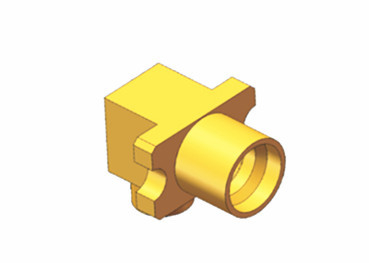

Подробный рисунок:
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
