Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал корпуса: | Медь | Импеданс: | 50ohm |
|---|---|---|---|
| Цвет: | Покрытое золото | Форма кузова: | Прямой. |
| тип: | Переходник SMP женский RF | Сила захвата: | 45N Макс |
| Отцепление Сила: | минута 9N | Прочность: | 500 ЦИКЛОВ |
| Операционная температура: | -55 к +125°C | ||
| Высокий свет: | Коннектор RF-коннекта с кронштейном,SMP Женский RF-коннектор,Компактный SMP RF соединитель |
||

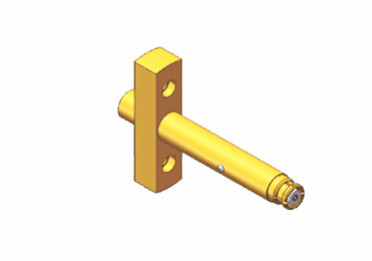

Высокопроизводительный SMP женский 2-створчатый фланцевый соединитель RF: надежный, компактный и высококачественный
SMP представляет собой миниатюрный коаксиальный RF-коннектор, который обеспечивает отличную производительность благодаря своим небольшим размерам, легкой конструкции и превосходной сейсмической устойчивости.Он имеет широкий диапазон частот работы до 30 ГГц (с нашим высокопроизводительным SMP разъемомПроводка имеет три формы интерфейса: полное расслабление, ограниченное расслабление и гладкое отверстие (включая перчатку-поймалку).Эти различные формы интерфейсов предназначены для удовлетворения требуемого осевого или радиального движения для слепого спаривания в широкополосных приложениях соединения соединителей.
SMP-коннектор является идеальным решением для высоконадежных модульных интеграционных установок, обеспечивающих надежное соединение в компактном формате.
| Общая спецификация адаптера соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 40 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS ((на уровне моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS ((на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|||
|
|
Внешний проводник
|
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
|
||
|
Центральный дирижер
|
Normal≤6mΩ, герметически закрытый ≤26mΩ
|
|||
| Диапазон частот | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| VSWR для прямых разъемов |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR для правого ангелского разъема | ≤ 1.3 | |||
| VSWR для адаптера | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR другие | ≤ 1.3 | |||
| Центральный дирижер | Мужчина |
Золото фосфорная бронза/соединение Ковар
|
покрытые золотом | |
| Женщина |
бериллиевая бронза
|
покрытые золотом | ||
|
Эластичный контакт
|
бериллиевая бронза
|
покрытые золотом | ||
|
Шкалы и другие металлические части
|
латунь/бериллиевая бронза/соединение Ковара/соединение меди/нержавеющая сталь пассивированная
|
|||
|
Изоляторы
|
Сцинтерирование стекла/PTFE/PEI
|
|||
|
Уровень утечки для
герметически запечатанный разъем
|
1.01325×10-3 Pa·cm3 /s
|
|||
Особенности:

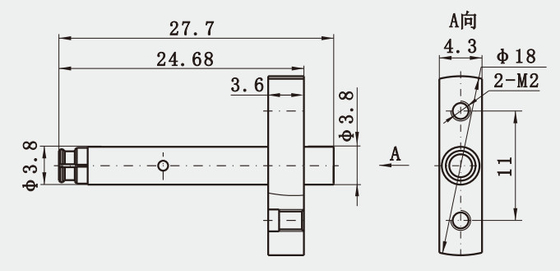

Конспект Рисунок
Высокопроизводительный SMP женский 2-створчатый фланцевый соединитель RF: надежный, компактный и высококачественный
Установка Введение:
Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.
Категория продукции:
1РЧ-коннекторы, адаптеры (DC до 110 ГГц)
2. Радиочастотные и волноводящие кабельные сборы
3. Волновод к коаксиальным адаптерам
4. Интегрированные (RF&DC) разъемы
5. Микро прямоугольный соединитель ((J30J,Micro D-sub)
6Стекло-металл герметические уплотнения, заголовки, питание (RF & DC)
7. Микроволновые вращающиеся соединения
8Продукция ODM
