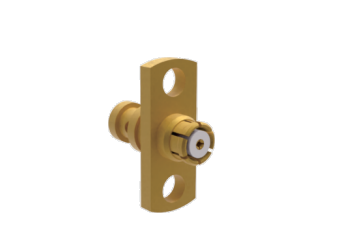

SMP, фланцевое крепление с 2 отверстиями, монтаж на панели, сопротивление 50 Ом, сопряжение для кабеля CXN3657
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | СМП РЧ соединители | Пол: | Женский |
|---|---|---|---|
| модель: | SMP-KF657-15 | Частотный диапазон: | 0,3 МГц-18 ГГц |
| Жилье: | Медный сплав, позолота | Контакты: | Медный сплав, золотое покрытие |
| Изолятор: | ПТФЭ | Сопротивление изоляции: | >5000МОм |
| ДВВ: | 500В | Неотвратимость: | 50 Ом |
| Температура: | -55℃～+125℃ | Тип кабеля: | CXN3657, эквивалент. Кабель |
| В наличии: | >200 шт. | Импеданс: | 50 Ом |
| Контакты: | Сплав меди, покрытый золотом | ||
| Выделить: | SMP Flanged Mount RF соединитель,2 отверстия панели установки SMP разъединителя,Коннектор SMP для кабеля диаметром 50 ом |
||
Описание продукта:
Высокопроизводительные ВЧ-разъемы SMP (от постоянного тока до 40 ГГц)
ВЧ-разъемы SMP представляют собой миниатюрные коаксиальные разъемы с защелкивающимся соединением, разработанные для высокочастотной передачи сигналов до 40 ГГц. Их компактный размер обеспечивает плотное соединение плат друг с другом, что делает их идеальным решением для передовых систем связи, радиолокационных систем и прецизионного электронного оборудования. Для удовлетворения различных требований к сборке штекеры доступны в трех конфигурациях интерфейса: с полным фиксатором для максимальной силы удержания, с ограниченным фиксатором для увеличенного числа циклов соединения и с гладким каналом для надежного соединения вслепую. Эти универсальные разъемы обеспечивают исключительную производительность как для печатных плат, так и для кабельных сборок.
|
Электрические характеристики
|
||
|
Импеданс
|
50 Ом
|
|
|
Диапазон частот
|
Постоянный ток ~ 40 ГГц
|
|
|
Номинальное напряжение
|
170 В среднеквадр.
|
|
|
Диэлектрическое напряжение
|
500 В среднеквадр.
|
|
|
Сопротивление изоляции
|
≥ 5000 МОм
|
|
|
|
Внешний проводник
|
Нормальное ≤ 2,5 мОм
|
|
Центральный проводник
|
Нормальное ≤ 6 мОм
|
|
|
КСВ
|
≤ 1,3
|
|
| КСВ | Постоянный ток ~ 18 ГГц | 18 ГГц ~ 26,5 ГГц | 26,5 ~ 40 ГГц | |
| Прямой | ≤ 1,25 | ≤ 1,3 | ≤ 1,4 | |
| Прямой угол | ≤ 1,3 | |||
| Адаптер | ≤ 1,25 | ≤ 1,3 | ≤ 1,4 | |
| Другое | ≤ 1,3 |
Прямой, фланец помещаются в картонную коробку. Мы предоставим номер отслеживания после отправки., Модель SMP:SMP-KF657-15
Модель кабеля: CXN 3657
Внешний диаметр кабеля: 1,46 мм
Цвет кабеля: Серый
У нас также есть разъемы SMP под прямым углом, соответствующие кабелю CXN3657
Габаритные размеры помещаются в картонную коробку. Мы предоставим номер отслеживания после отправки. Jак с кабелем CXN3657, модель: SMP-KW657-11
Больше продуктов и подробных спецификаций, пожалуйста, свяжитесь с нами свободно.
Применение:
Xi'an Elite Electronic является ведущим производителем ВЧ-разъемов и адаптеров, компонентов для микроволновых/волноводных устройств и кабельных сборок, обслуживающим аэрокосмическую, авиационную, навигационную, спутниковую, радиолокационнуюсистемы связив течение более 23 лет.
Кастомизация:
Доступны услуги по индивидуальному изготовлению продукции дляВЧ-разъемов SMP:
Торговая марка: ELT
Минимальный объем заказа: 200 шт.
Цена: Зависит от количества
Пожалуйста, отправьте нам чертеж или детали, и мы попросим нашего инженера провести оценку, или мы порекомендуем альтернативную модель или предложим вам наше решение.
Мы также можем предложить индивидуальное изготовление разъемов, таких какSMA, SSMA, SMP, SSMP (SMPM), CSMP (SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 мм, 2,4 мм, 1,85 мм, микро-D разъемы,ВЧ-нагрузки,Антенны, Фильтры, Разветвители питания, Ответвители.
Упаковка и доставка:
Упаковка для помещаются в картонную коробку. Мы предоставим номер отслеживания после отправки.:
1 шт./ маленький пластиковый пакет
10 шт./ большой пластиковый пакет
100 шт./ картонная коробка
ВЧ-разъемы SMP помещаются в картонную коробку. Мы предоставим номер отслеживания после отправки.Для доставки
ВЧ-разъемы SMP помещаются в картонную коробку. Мы предоставим номер отслеживания после отправки.
