Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | SMP RF коаксиальное Conector | диапазон частот: | DC~40GHz |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | CE ROHS |
| Половое положение: | Джек | Срок жизни: | 500 циклов |
| Форма кузова: | Прямой. | Тип кабеля: | CXN3506 |
| Метод держателя: | держатель фланца | ||
| Высокий свет: | прямой коаксиловый разъем rf,CXN3506 Радиочастотный разъединитель кабельной розетки,Бесшовный RF соединитель |
||

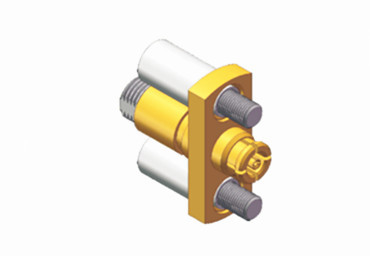

Высококачественный RF-коннектор для кабеля CXN3506 - идеально подходит для бесшовных RF-соединений
SMP представляет собой компактный коаксиальный RF-коннектор, который предлагает небольшие размеры, легкий вес, отличную сейсмическую производительность и широкую пропускную способность.Его рабочая частота может достигать до 30 ГГц (наши продукты SMP-коннектора могут даже достигать 40 ГГц)Этот разъем широко используется в беспроводных коммуникациях, аэрокосмической промышленности,и другие поля, что делает его важным компонентом современных высокопроизводительных микроволновых систем.
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Центровое сопротивление | Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/ | |

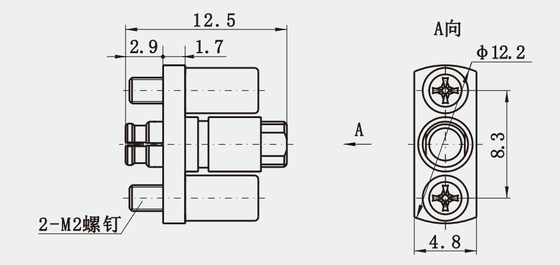

| Номер модели | L ((mm) | D ((mm) | Тип кабеля | Примечание |
| SMP-KWF506-11 | 8.3 | 13.2 | CXN3506 | Фланц с 360° свободным вращением |
| SMP-KWF506-13 | 13.2 | 17.2 | CXN3506 | Фланц с 360° свободным вращением |
Особенности и преимущества:
Коннектор от постоянного тока до 40 ГГц представляет собой субминимационный коаксиальный RF-коннектор с нажимом или сцеплением, который предлагает компактный размер и отличную сейсмическую производительность.Он доступен в двух версиях кабельной установки для гибких и полутвердых кабельных материаловКоннектор покрыт золотом и поставляется в стандартном типе и герметических вариантов, с выбором фланцевой установки и натяжной установки.Он предлагает мужчин и женщин., варианты прямого и прямого угла, с тремя формами интерфейса: полный расслабление, ограниченное расслабление и гладкое отверстие.
Применение:
Инструментация относится к использованию инструментов и оборудования для измерения, мониторинга, контроля или анализа физических величин или процессов. Это может включать в себя инструменты для измерения температуры,давление, влажность и другие факторы окружающей среды, а также инструменты для мониторинга и контроля промышленных процессов.
Каталог продукции:
| РЧ-адаптер |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Сборки радиочастотных кабелей |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Подробная информация о упаковке:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
