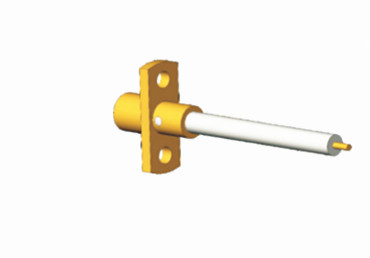

Мужчина 2 отверстия фланцевой монтаж SMP RF соединитель с длинной изоляции выпуклой поверхности 50 Ом вставки
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMP RF коаксиальное Conector | Сертификат: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Срок жизни: | 500 ЦИКЛОВ | Половое положение: | Мужской/штепсельный вилка |
| Форма кузова: | Прямой/прямоугольный | Материал: | Медь |
| Метод держателя: | держатель фланца | Плакировка: | Плакировка золота |
| Imdepence: | 50ohm | ||
| Выделить: | Длинный изоляционный выпуклый поверхностный RF-коннектор,2 отверстия SMP мужского разъема,50 Ом-подключатель SMP RF |
||
SMP Мужчина 2-отверстие фланцевая установка с длинной изоляции выпуклой поверхности 50 Ом вставка
Введение в SMP RF-коннектор
Интерфейс SMP представляет собой компактный разъем, который соответствует размеру разъемов MMCX, но поддерживает диапазон частот от постоянного до 40 ГГц.Серия интерконнектов SMP использует плавучие женские-к-женские адаптеры (обычно называемые пулями) для слагающих плат с мужскими разъемами PCB SMPЭта прочная конструкция и устойчивость к радиальному и осевому искажению позволяют создавать слепые решения для взаимосвязи.предоставление надежного и эффективного решения подключения для различных приложений.
Особенности и преимущества
Коннектор разработан в соответствии с промышленным стандартом MIL-STD-348. Он имеет диапазон частот от постоянного тока до 40 ГГц и изготовлен из позолоченной и пассивированной нержавеющей стали.Коннектор может быть подключен через нажимание или сцеплениеКроме того, он предлагает обычный тип и герметические уплотнения с опциями крепления фланца и натяжки.Форма интерфейса розетки включает полное освобождение, ограниченное отступление и гладкое отверстие (включая торможение).
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
|
Центровое сопротивление |
Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |

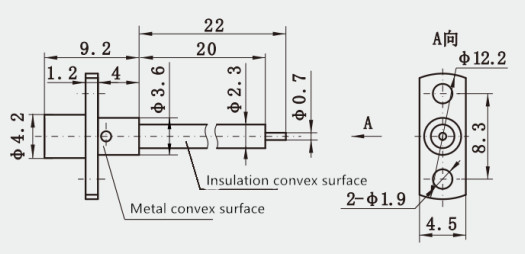

Подробный чертежSMP Мужской 2-створчатый фланцевый монтаж с длинной изоляционной выпуклой поверхностью 50 Ohm Plug:
Заявления
- Антенны
- Взаимосоединение "поверхность к поверхности"
- Телекоммуникации
- Инструментация
Каталог продукции:
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| РЧ-коннектор типа N |
| TNC RF соединитель |
| MCX/MMCX RF соединитель |
| BNC RF соединитель |
| Миллиметровые волновые разъемы ((2,4 мм, 2,92 мм) |
Примечание:
У нас более 10 000 видовКоннектор SMPЕсли вы не видите требуемый вам набор кабелей, мы можем спроектировать и изготовить его в соответствии с вашими уникальными требованиями!
