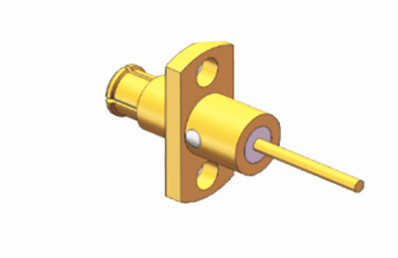

SMP Женский РЧ-коннектор 2 отверстия фланца и длинный микрополосы разъема точность надежность
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Гнездовой разъем SMP | Диапазон частот: | DC~40GHz |
|---|---|---|---|
| Импеданс: | 50Ω | Серия соединителя: | SMP |
| Половое положение: | Женщина | Материал раковины: | Ковар 4J29 |
| стекло: | 7052 7070 | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Выделить: | Длинный микроприемник для микроприемника,РЧ-коннектор с двумя отверстиями,Разъем-розетка RF коаксиальная |
||
Улучшите ваше радиочастотное соединение с помощью нашего женского 2-ствольного фланца SMP и длинного микрополоса - точность, надежность
SMP представляет собой компактный коаксиальный RF-коннектор с нажатием или сцеплением, который имеет небольшие размеры, легкую конструкцию, отличную сейсмическую производительность и широкую пропускную способность.Его рабочая частота может достигать до 30 ГГц (наши продукты SMP-коннектора могут даже достигать 40 ГГц), и розетка предлагает три формы интерфейса: полное отключение, ограниченное отключение и гладкое отверстие (включая торможение).SMP предоставляет решение для взаимосвязи между платформамиОн подходит для высоконадежных модульных интенсивных установок.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Центровое сопротивление | Внешний проводник | ≤ 4 мΩ |
| Центральный дирижер | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |
Подробный рисунок
Примечание:
У нас более 1000 видовГерметически запечатанный соединитель SMPДля выбора, если продукт, который вы используете, не найден, пожалуйста, свяжитесь с нами для полного каталога.
Особенности и преимущества
| Покрытые золотом |
| Подминиатюра |
| постоянный до 40 ГГц |
| Компактный размер |
| Сцепление нажатием или зажиганием |
| Полное расслабление, ограниченное расслабление и гладкое отверстие |
| Коннектор для PCB и кабельной установки |
| Выбор мужского и женского пола, прямого и правого угла |
| Версии для установки кабеля как для гибких, так и для полутвердых кабелей |
| Нормальный тип и герметичный, крепление фланца и крепление с нитью |
Заявления
SMP-коннекторы имеют широкий спектр применений в антеннах, broadSMP-коннекторы имеют широкий спектр применений в антеннах, установке широкополосного оборудования, испытаниях и измерениях,квантовые вычисленияИз-за своих уникальных характеристик SMP-коннекторы стали важным инструментом для продвижения плотной упаковки в RF/микроволновых приложениях.
