Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Мужской RF-коннектор SMP | Материал корпуса: | Нержавеющая сталь |
|---|---|---|---|
| Цвет: | Запассивированный | Половое положение: | Мужчина |
| Импеданс: | 50ohm | Мужской интерфейс: | Ограниченная защелка |
| Тип: | Переходник SMP RF | Прочие: | Прямой. |

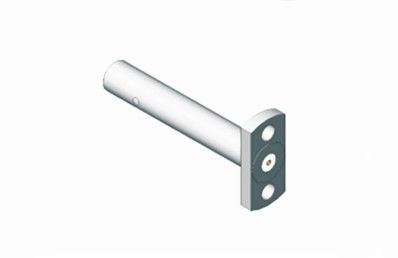

SMP Male 50Ohm Limited Detent нержавеющая сталь RF соединитель, глубина замыкания:2.79
SMP представляет собой компактный, нажимаемый RF коаксиальный адаптер, который может похвастаться несколькими функциями, включая небольшие размеры,Легкая конструкция, отличные сейсмические характеристики, и широкая пропускная способность.и плагин имеет три формы интерфейса: полный откат, ограниченный откат и гладкий проход (включая торможение).Эти различные формы интерфейса могут удовлетворить требуемое осевое или радиальное движение слепого спаривания при использовании сцепления широкополосных соединителей с широкополосными соединителямиОн идеально подходит для установок, требующих высокой надежности и модульной интенсивности.
Контурный рисунок ((мм)
| Модель No. | Описание |
| SMP-JFD116G |
SMP мужской RF соединитель, нержавеющая сталь, ограниченное расслабление |
| Общая спецификация адаптера соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 40 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS ((на уровне моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS ((на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
|
Внешний проводник
|
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
|
||
|
Центральный дирижер
|
Normal≤6mΩ, герметически закрытый ≤26mΩ
|
|||
| Диапазон частот | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| VSWR для прямых разъемов |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR для правого ангелского разъема | ≤ 1.3 | |||
| VSWR для адаптера | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Центральный дирижер | Мужчина |
Сн-П бронза
|
покрытые золотом | |
| Женщина |
бериллиевая бронза
|
покрытые золотом | ||
|
Эластичный контакт
|
бериллиевая бронза
|
покрытые золотом | ||
|
Шкалы и другие металлические части
|
золотой латунь, пассивированная нержавеющая сталь
|
|||
|
Изоляторы
|
Сцинтерирование стекла/PTFE/PEI
|
|||
|
Уровень утечки для
герметически запечатанный разъем
|
1.01325×10-³Па·см³/s
|
|||
Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.
