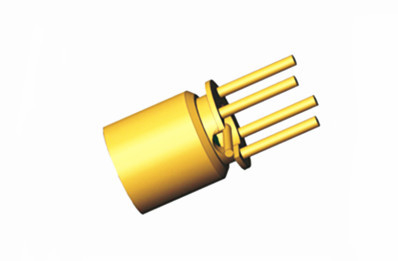

SMP герметически запечатанный мужской прямоугольный пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый пластинчатый
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Коннектор: | SMP | Наименование продукта: | Мужчина SMP герметически закрывал соединитель |
|---|---|---|---|
| Половое положение: | Мужчина | Диапазон частот: | DC~40GHz |
| Импеданс: | 50Ω | Стекло: | 7052 7070 |
| Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s | Тип тормозного устройства: | Ограниченное удаление/гладкое прокалывание |
| Выделить: | Прямоугольный РЧ-коннектор для установки на ПК,SMP герметически запечатанный РЧ-коннектор,Коаксиальный соединитель 40 ГГц |
||
Улучшенное соединение с герметически герметизированным мужским прямоугольным соединителем SMP
SMP представляет собой миниатюрный коаксиальный соединитель RF с подключением или сцеплением, отличающийся компактным размером, легким дизайном, превосходными сейсмическими характеристиками и широкополосной совместимостью.С диапазоном операционной частоты до 30 ГГц (наш SMP-коннектор может достигать 40 ГГц), плагин предлагает три варианта интерфейса: полное отключение, ограниченное отключение и гладкое отверстие (включая торможение).и серийные адаптеры обеспечивают универсальные решения для различных приложений, таких как соединения "board-to-board"Идеально подходит для использования в сложных условиях, требующих высокой надежности и модульности.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Центровое сопротивление | Внешний проводник | ≤ 4 мΩ |
| Центральный дирижер | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |

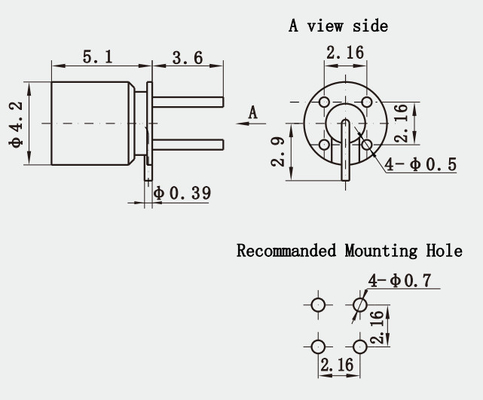

Подробный рисунок
Заявления
1,Соответствует стандартам, установленным Международной электротехнической комиссией (IEC) и Институтом инженеров-электриков и электроников (IEEE).
2Широкий диапазон частот работы, способный работать до DC ~ 40 ГГц.
3Три формы интерфейса доступны на основе различных сил удержания соединения: гладкий провод, ограниченный расслабление и полное расслабление, удовлетворяющие различным требованиям приложения.
4Он предлагает удобный дизайн, позволяющий установщикам просто подталкивать эти подключаемые разъемы для подключения и легко разъединять их при необходимости.
5, что делает его подходящим для модульных, плотно упакованных приложений.
Примечание:
У нас более 1000 видовГерметически запечатанный соединитель SMPДля выбора, если продукт, который вы используете, не найден, пожалуйста, свяжитесь с нами для полного каталога.
Особенности и преимущества
| Покрытые золотом |
| Подминиатюра |
| Прямой до 40 ГГц |
| Компактный размер |
| Сцепление нажатием или зажиганием |
| Полное расслабление, ограниченное расслабление и гладкое отверстие |
| Коннектор для PCB и кабельной установки |
| Выбор мужского и женского пола, прямого и правого угла |
| Версии для крепления кабелей как для гибких, так и для полутвердых кабельных материалов |
| Нормальный тип и герметичный, крепление фланца и крепление с нитью |
