SMP Женщина к женщине пулевой пружинный загруженный прямой RF адаптер соединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Женщина SMP к женскому переходнику RF | Импеданс: | 50 Омм |
|---|---|---|---|
| Материал корпуса: | Медь | Цвет: | Покрыто золотом |
| Форма тела: | Прямая пулевая пружина загружена | Половое положение: | женский к женскому |
| Тип: | Женщина SMP переходника RF | Прочие: | Нагруженная весна - |
| Выделить: | SMP Женщина к Женщине RF соединитель,Коннектор прямого радиочастотного адаптера,РЧ-коннектор с пружиной |
||

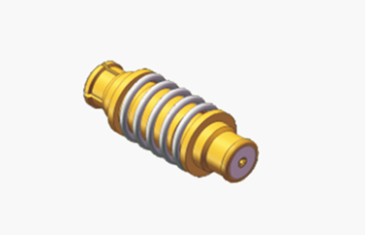

SMP Женщина-женщина пулевая пружина загруженные прямые RF адаптеры соединитель
SMP представляет собой суб-миниатюрный push-on RF коаксиальный разъем, который имеет характеристики небольшого размера, легкого веса, отличного
Вибрационная производительность и широкий рабочий широкополос и т. д.
производительность SMP соединителя может достигать 40 ГГц), и розетка имеет три формы интерфейса- полный отключение, ограниченный отключение и
различные формы интерфейса могут удовлетворить требуемое осевое или радиальное движение жалюзи
Он подходит для установки с требованием высокой
надежность модульная интенсивная.
SMP представляет собой компактный коаксиальный RF-коннектор, который имеет небольшой форм-фактор, легкий дизайн, отличную сейсмическую производительность и широкую пропускную способность.Он имеет диапазон частот работы до 30 ГГц (наши высокопроизводительные SMP разъемы могут достигать 40 ГГц), а зажим имеет три формы интерфейса: полное отключение, ограниченное отключение и гладкое отверстие (включая торможение).Эти различные формы интерфейсов могут вмещать требуемое осевое или радиальное движение для слепого спаривания при соединении широкополосных соединителей с широкополосными соединителями.SMP идеально подходит для использования в установках, требующих высокой надежности и модульной интенсивности.
Каталог SMP Adapter.pdf
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Общая спецификация адаптера соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 40 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS ((на уровне моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS ((на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
|
Внешний проводник
|
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
|
||
|
Центральный дирижер
|
Normal≤6mΩ, герметически закрытый ≤26mΩ
|
|||
| Диапазон частот | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| VSWR для прямых разъемов |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR для правого ангелского разъема | ≤ 1.3 | |||
| VSWR для адаптера | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Центральный дирижер | Мужчина |
Сн-П бронза
|
покрытые золотом | |
| Женщина |
бериллиевая бронза
|
покрытые золотом | ||
|
Эластичный контакт
|
бериллиевая бронза
|
покрытые золотом | ||
|
Шкалы и другие металлические части
|
Золотовалочная латунь пассивированная нержавеющая сталь
|
|||
|
Изоляторы
|
Сцинтерирование стекла/PTFE/PEI
|
|||
|
Уровень утечки для
герметически запечатанный разъем
|
1.01325×10-³Па·см³/s
|
|||

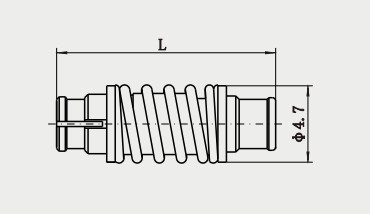

Конспект Рисунок
SMP женский на SMP женский радиочастотный адаптер
Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.
