Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | SMP RF коаксиальное Conector | Сертификат: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Срок жизни: | 500 ЦИКЛОВ | Половое положение: | Мужской/штепсельный вилка |
| Форма кузова: | Прямой. | Материал: | Медь |
| Метод держателя: | держатель фланца | Плакировка: | Золотовалочное покрытие |
| Imdepence: | 50ohm | ||
| Высокий свет: | Радиочастотный соединитель из латуни,Радиочастотный соединитель для мужского переборника,Изоляционный выпуклый SMP RF соединитель |
||

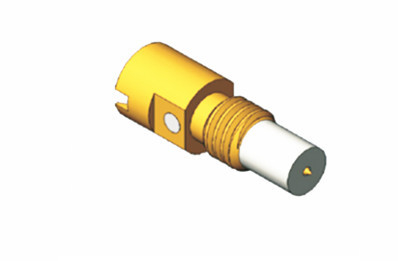

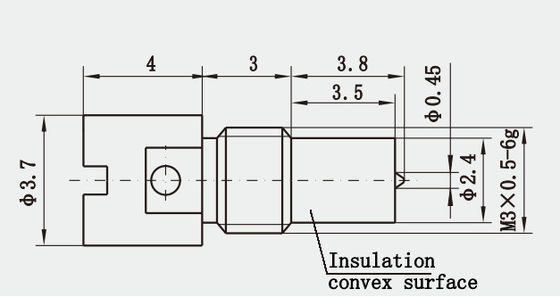

SMP Мужской преграда PCB монтаж RF соединитель с изоляцией выпуклой поверхности
Интерфейс SMP представляет собой компактный разъем, похожий по размеру на разъемы MMCX, но работает в диапазоне частот от постоянного тока до 40 ГГц.Серия интерконнектов SMP использует плавучие женские-к-женские адаптеры (обычно известные как пули) для накладывающих досок с мужскими разъемами PCB SMPЭта прочная конструкция и способность переносить радиальное и осевое несоответствие позволяют создавать слепые решения для взаимосвязи.
1Высокочастотные характеристики: SMP-коннекторы имеют низкую потерю вставки и потерю отражения в диапазоне высокой частоты, что может поддерживать высокоскоростную передачу данных и широкополосную передачу сигналов.
2- компактный дизайн: SMP-коннекторы относительно малы по сравнению с другими коаксиальными коннекторами, подходящими для применения с ограниченным пространством.
3. Различные конструктивные формы: интерфейс push-in может удовлетворять требованиям быстрого сборки и тестирования клиента; структура полного отхода соединителя SMP имеет отличную механическую надежность,для удовлетворения требований всей системы по вибрации и ударамКроме того, RF-коннекторы серии SMP также имеют различные структуры, такие как установка через стенку, установка фланца и синтерирование стекла.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
|
Центровое сопротивление |
Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| РЧ-коннектор типа N |
| TNC RF соединитель |
| MCX/MMCX RF соединитель |
| BNC RF соединитель |
| Миллиметровые волновые разъемы ((2,4 мм, 2,92 мм) |
Примечание:
У нас более 10 000 видовКоннектор SMPЕсли вы не видите требуемый вам набор кабелей, мы можем спроектировать и изготовить его в соответствии с вашими уникальными требованиями!
