Подробная информация о продукте:
Оплата и доставка Условия:
|
| Коннектор: | SMP | Наименование продукта: | Мужчина SMP ограничивал соединитель защелки герметически закрытый |
|---|---|---|---|
| Половое положение: | Мужчина | Диапазон частот: | DC~40GHz |
| Импеданс: | 50Ω | Материал раковины: | Ковар 4J29 |
| Стекло: | 7052 7070 | Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s |
| Высокий свет: | Ограниченный отключатель мужского RF-коннектора,Мужской РЧ-коннектор с монтажем на ПКБ,Коаксиальный RF-коннектор серии SMP |
||
SMP серия мужской PCB Mount RF соединитель ограниченный сдерживающий соединитель для максимальной производительности
SMP Series Male PCB Mount RF Connector представляет собой компактный коаксиальный соединитель RF с нажатием или сцеплением, отличающийся небольшими размерами, легким дизайном, отличной сейсмической работоспособностью,и широкую рабочую полосу пропускания. Он работает до 30 ГГц ((наши продукты SMP-коннектора могут достигать 40 ГГц) и предлагает три формы интерфейса - полный расслабление, ограниченное расслабление и гладкое отверстие (включая торможение).Кабельная установка, и адаптеров в серии, он обеспечивает решение для взаимосвязи для приложений "board-to-board", "blind mate" и "rack-and-panel" при сохранении плотности упаковки.Идеально подходит для надежных модульных интенсивных установок.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Центровое сопротивление | Внешний проводник | ≤ 4 мΩ |
| Центральный дирижер | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |

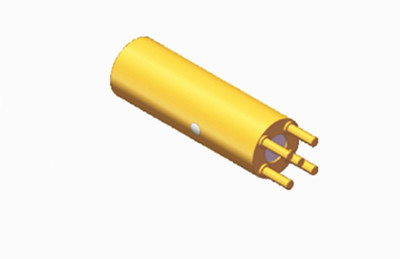

Подробный рисунок
Заявления
- Антенны
- Широкополосная связь.
- Телекоммуникации
- Приборы
- Антенны фазового массива
- Интерконнекция между панелями
Особенности и преимущества
| Покрытые золотом |
| Подминиатюра |
| Прямой до 40 ГГц |
| Компактный размер |
| Сцепление нажатием или зажиганием |
| Полное расслабление, ограниченное расслабление и гладкое отверстие |
| Коннектор для PCB и кабельной установки |
| Выбор мужского и женского пола, прямого и правого угла |
| Версии для крепления кабелей как для гибких, так и для полутвердых кабельных материалов |
| Нормальный тип и герметичный, крепление фланца и крепление с нитью |
