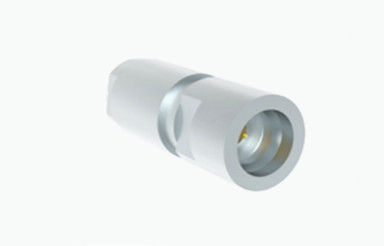

SMP Мужчина из нержавеющей стали с ограниченным отключением RF соединителя Глубина включения 2,79 мм
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Диапазон частот: | DC~40GHz | Импеданс: | 50Ω |
|---|---|---|---|
| Стекло: | 7052 7070 | Hermecity: | <1> |
| Сопротивление изоляции: | ≥2000MΩ | Среднее давление: | 500VRMS* |
| Расклассифицированный выдержите напряжение тока: | 170VRMS* | VSWR: | ≤1.3 |
| Выделить: | 2.79 мм Коаксиальный соединитель,Мужской RF-коннектор из нержавеющей стали,Нержавеющая сталь с ограниченным отключением RF-соединителя |
||
SMP Мужчина из нержавеющей стали с ограниченной глубиной охлаждения 2.79 RF соединитель
SMP представляет собой компактный коаксиальный RF-коннектор с небольшим форм-фактором, легкой конструкцией, впечатляющими сейсмическими характеристиками и широкой пропускной способностью.Он может обрабатывать операционные частоты до 30 ГГц (с нашим диапазоном SMP разъемов даже способны достичь 40 ГГц)Пробки предлагают три различных варианта интерфейса: полный отпуск, ограниченный отпуск и гладкий провод (включая версии с отрывными функциями).установка кабеля, и встроенных адаптеров, SMP обеспечивает взаимосвязь для платы-в-плату, слепого спаривания и приложениях с стойкой и панелью при сохранении высокой плотности упаковки.Его пригодность для высокой надежности и модульно-интенсивных установок делает его предпочтительным выбором в различных критических приложениях.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Центровое сопротивление | Внешний проводник | ≤ 4 мΩ |
| Центральный дирижер | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |

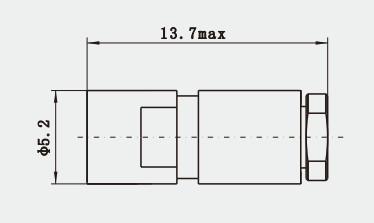

Подробный рисунок
Особенности и преимущества
| Покрытые золотом |
| Подминиатюра |
| Прямой до 40 ГГц |
| Компактный размер |
| Сцепление нажатием или зажиганием |
| Полное расслабление, ограниченное расслабление и гладкое отверстие |
| Коннектор для PCB и кабельной установки |
| Выбор мужского и женского пола, прямого и правого угла |
| Версии для установки кабеля как для гибких, так и для полутвердых кабелей |
| Нормальный тип и герметичный, крепление фланца и крепление с нитью |
Примечание:
У нас более 1000 видовГерметически запечатанный соединитель SMPДля выбора, если продукт, который вы используете, не найден, пожалуйста, свяжитесь с нами для полного каталога.
Заявления
Подводя итог, SMP RF коаксиальные разъемы являются важным компонентом в современных электронных устройствах из-за их компактных размеров, высокой плотности монтажа, широкополосных характеристик и простоты использования.
