Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Женщина SMP к переходнику SMP женскому RF | Материал корпуса: | Медь |
|---|---|---|---|
| Импеданс: | 50 Омм | Цвет: | Покрыто золотом |
| Половое положение: | женский к женскому | Форма тела: | Прямой. |
| Тип: | Переходник SMP женский RF | Метод держателя: | Слепая ответная часть |
| Выделить: | Сообщение SMP RF адаптер,Дальний пулевой SMP RF адаптер,Прямой SMP RF адаптер |
||

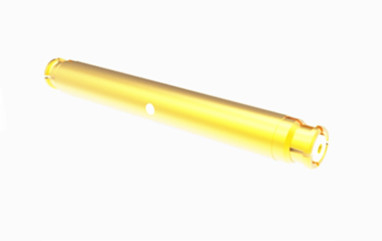

Прямой SMP F до F RF соединитель/адаптер для связи
SMP представляет собой компактный коаксиальный RF-коннектор типа push-on, обладающий крошечным размером, легким дизайном, впечатляющей сейсмической устойчивостью и обширной пропускной способностью.Он разработан для работы на частотах до 30 ГГц.Конструкция розетки имеет три различных типа интерфейсов: полный расслабление, ограниченное расслабление,и гладкое отверстие (включая конструкции с тормозными механизмами)Эти разнообразные варианты интерфейса удовлетворяют требованиям аксиального или радиального движения в сценариях слепого спаривания, включающих широкие-широкие соединители.SMP адаптер особенно подходит для настройки, требующей высокой надежности и компактной модульной конфигурации.
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Общая спецификация адаптера соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 40 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS ((на уровне моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS ((на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
|
Внешний проводник
|
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
|
||
|
Центральный дирижер
|
Normal≤6mΩ, герметически закрытый ≤26mΩ
|
|||
| Диапазон частот | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| VSWR для прямых разъемов |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR для правого ангелского разъема | ≤ 1.3 | |||
| VSWR для адаптера | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Центральный дирижер | Мужчина |
Сн-П бронза
|
покрытые золотом | |
| Женщина |
бериллиевая бронза
|
покрытые золотом | ||
|
Эластичный контакт
|
бериллиевая бронза
|
покрытые золотом | ||
|
Шкалы и другие металлические части
|
золотой латунь, пассивированная нержавеющая сталь
|
|||
|
Изоляторы
|
Сцинтерирование стекла/PTFE/PEI
|
|||
|
Уровень утечки для
герметически запечатанный разъем
|
1.01325×10-3 Pa·cm3 /s
|
|||

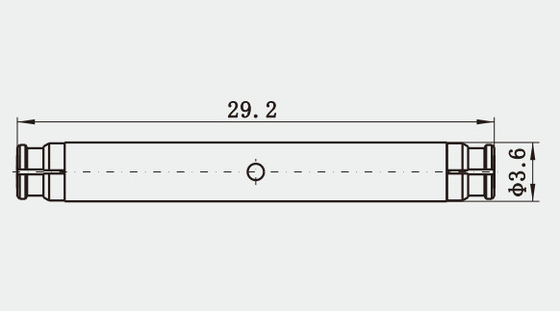

Конспект Рисунок
Прямой SMP F до F RF соединитель/адаптер для связи
Сопутствующие адаптеры SMP женский к женскому
1.
| Модель No. | Описание |
| SMP-KWFK | Женщина-женщина, прямоугольный радиоактивный адаптер. |
2.
| Модель No. | Описание |
| SMP-KK72 | SMP женский на женский RF адаптер |
3.
| Модель No. | L ((mm) | |
| SMP-KK59 | 16 | Длина сжатия: 15 мм, правый конец сглажен только с гладким отверстием. |
| SMP-KK62T | 13 | Длина сжатия: 12 мм, правый конец сглажен только с гладким отверстием. |
| SMP-KK62T-Y1 | 13 | Длина сжатия: 12 мм, правый конец сглажен только с гладким отверстием. 192H Устойчивость к соляному туману |
| SMP-KK190T | 12.7 | Длина сжатия:11.9мм, правый конец только с гладким отверстием. |
4.
| Модель No. | L ((mm) |
| SMP-KK99 | L=9.6, SMP женский на женский RF адаптер |
| SMP-KK166 | L=10.2, SMP женский на женский RF адаптер |
| SMP-KK175 | L=6.7, SMP женский на женский RF адаптер |
| SMP-KK176 | L=7.1, SMP женский на женский RF адаптер |
| SMP-KK177 | L=7.4, SMP женский на женский RF адаптер |
| SMP-KK178 | L=8.1, SMP женский на женский RF адаптер |
| SMP-KK188 | L=10, SMP женский на женский RF адаптер |
| SMP-KK189 | L=9.7, SMP женский на женский RF адаптер |
| SMP-KK192 | L=9, SMP женский на женский RF адаптер |
| SMP-KK239 | L=9.9, SMP женский на женский RF адаптер |
| SMP-KK249 | L=6.7, SMP женский на женский RF адаптер |
5.
| Модель No. | Описание |
| SMP-KK96 |
L=17.35, SMP женский на женский RF адаптер |
| SMP-KK97 | L=19.6, SMP женский на женский RF адаптер |
| SMP-KK98 | L=11, SMP женский на женский RF адаптер |
Категория продукции:
1. Радиочастотные соединители адаптеры (DC до 110 ГГц)
2. Радиочастотные и волноводящие кабельные сборы
3. Волновод к коаксиальным адаптерам
4. Интегрированные (RF & DC) разъемы
5. Микро прямоугольный разъединитель ((J30J Micro D-sub)
6Стекло-металл герметические уплотнения, заголовки, питание (RF & DC)
7. Микроволновые вращающиеся соединения
8Продукция ODM
Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.
