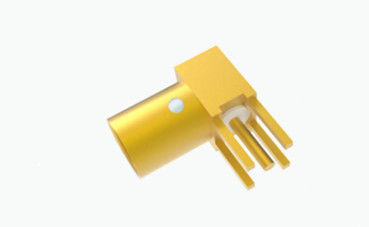

Серия SMP Мужской RA PCB Mount Limited Detent RF Connector Plug
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Коннектор: | SMP | Наименование продукта: | SMP Мужской ограниченный разъединитель отключения |
|---|---|---|---|
| Половое положение: | Мужчина | Диапазон частот: | DC~40GHz |
| Импеданс: | 50Ω | Материал раковины: | Ковар 4J29 |
| Стекло: | 7052 7070 | Орехи: | Покрыто золотом |
| Выделить: | Стыковочный соединитель на ПКБ,Мужской RA ограниченный разъединитель отключения,Включатель для радиочастотного соединения серии SMP |
||
Серия SMP Мужской RA PCB Mount Limited Detent RF Connector Plug
SMP представляет собой компактный коаксиальный RF-коннектор, известный своими небольшими размерами, легкой конструкцией, замечательной сейсмической производительностью и широкими возможностями полосы пропускания.Он предназначен для работы на частотах до 30 ГГц., с нашими продвинутыми SMP разъемы расширяют возможности до 40 ГГц.включая те, которые оснащены тормозным устройствомЭти разнообразные варианты интерфейса оптимизированы для удовлетворения необходимого осевого или радиального движения, требуемого в приложениях слепого спаривания с использованием широких-к-широких соединителей.Идеально подходит для установок, требующих высокой надежности и оптимизированной модульной конструкции, адаптер SMP отлично подходит для требовательных условий.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Центровое сопротивление | Внешний проводник | ≤ 4 мΩ |
| Центральный дирижер | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |
Подробный рисунок
Заявления
1Потребительская электроника: SMP PCB-коннекторы обычно используются в производстве потребительской электроники, такой как компьютеры, смартфоны, планшеты,и телевизоров для соединения электронных компонентов на материнской плате.
2Телекоммуникационное оборудование: в телекоммуникационных устройствах, таких как маршрутизаторы, коммутаторы и базовые станции, SMP-коннекторы облегчают подключение различных электронных компонентов,обеспечение надлежащей работы оборудования.
3Автомобильная электроника: SMP-коннекторы используются в автомобильных электронных системах, включая навигацию автомобилей, аудиосистемы и системы развертывания подушек безопасности.для обеспечения надежных соединений между электронными частями.
Примечание:
У нас более 1000 видовГерметически запечатанный соединитель SMPДля выбора, если продукт, который вы используете, не найден, пожалуйста, свяжитесь с нами для полного каталога.
Особенности и преимущества
| Покрытые золотом |
| Подминиатюра |
| постоянный до 40 ГГц |
| Компактный размер |
| Сцепление нажатием или зажиганием |
| Полное расслабление, ограниченное расслабление и гладкое отверстие |
| Коннектор для PCB и кабельной установки |
| Выбор мужского и женского пола, прямого и правого угла |
| Версии для крепления кабелей как для гибких, так и для полутвердых кабельных материалов |
| Нормальный тип и герметичный, крепление фланца и крепление с нитью |
