Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Коаксиловый разъем SMP RF | ПЛАТИРОВАНИЕ: | Запассивированный |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Продолжительность: | 500 циклов | Стиль: | Прямой. |
| Материал: | из нержавеющей стали | Метод держателя: | Фланец 2 отверстий |
| Половое положение: | Мужчина | ||
| Высокий свет: | 2 отверстия на ПКБ,Ограниченное устранение PCB Mount RF plug,Нержавеющая сталь SMP мужской RF-накопитель |
||

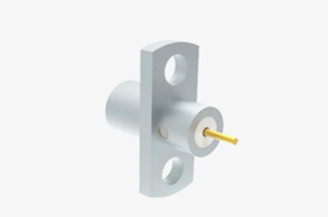

Нержавеющая сталь SMP мужской ограниченный задержка PCB монтаж RF розетки с 2-отверстие фланцевой
Интерфейс SMP представляет собой компактную систему разъемов, сравнимую по размеру с разъемами MMCX, но поддерживает широкий диапазон частот от постоянного до 40 ГГц.Серия интерконнектов SMP использует плавучие женские адаптеры, часто называемые пулями, которые позволяют складывать платы, которые имеют SMP мужские разъемы для печатных плат.облегчение слепого спариванияОн часто используется в миниатюрных высокочастотных коаксиальных модулях из-за его надежных и точных возможностей взаимосвязи.
1Вибрационная и устойчивая к ударам: из-за их прочной конструкции и высококачественных материалов эти соединители способны поддерживать стабильное соединение при вибрации и механическом ударе.
2Низкая потеря отражения: соединители SMP предназначены для минимизации потери отражения, что важно для поддержания целостности высокочастотных сигналов.
3. Сопротивление коррозии: материал из нержавеющей стали дает SMP соединителям отличную коррозионную стойкость, что делает их подходящими для использования в приложениях, которые могут быть затронуты коррозионной средой.
Переведено DeepL.com (бесплатная версия)
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
|
Центровое сопротивление |
Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |

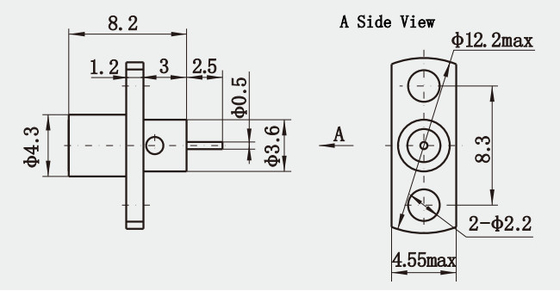

(Единицы: мм)
Заявления
1Медицинские устройства: медицинские изобразительные, диагностические инструменты и хирургические инструменты используют SMP-коннекторы для передачи сигналов с высоким разрешением и высокой частотой.
2Автомобильная электроника: по мере того как автомобили становятся более электронными и интеллектуальными, SMP-коннекторы могут использоваться в передовых системах помощи водителю (ADAS), системах связи в автомобиле и т.д.
3Промышленная автоматизация: в промышленных системах автоматизации и управления, которые требуют высокоскоростной передачи данных и точного управления, SMP-коннекторы обеспечивают надежную связь.
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
