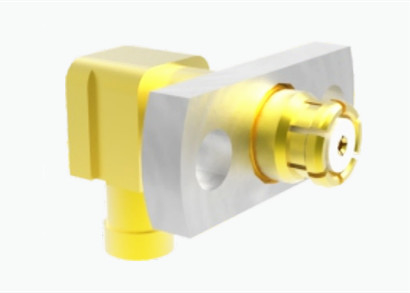

SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель SMP RF | ПЛАТИРОВАНИЕ: | Покрытие золотом |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Половое положение: | Женщина | Форма тела: | Прямой угол |
| Время жизни: | 500 циклов | Метод держателя: | Фланцевая установка |
| Выделить: | CXN3506/MF108A кабель SMP RF соединитель,SMP женский RF соединитель правого угла |
||
SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A
Введение в SMP RF-коннектор
SMP представляет собой миниатюрный коаксиальный RF-коннектор, который отличается небольшими размерами, легким весом, отличными сейсмическими характеристиками и широким диапазоном рабочих частот.Он работает до 30 ГГц (наш высокопроизводительный SMP-коннектор может достигать 40 ГГц), и розетка выпускается в трех формах интерфейса: полный разряд, ограниченный разряд и беспроводный отверстий (включая торможение).Эти различные варианты интерфейса могут удовлетворить потребности в осевом или радиальном движении во время слепого спаривания при совместном использовании широкополосных разъемовОн подходит для монтажа, требующего высокой надежности и плотности модулей.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Центровое сопротивление | Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |

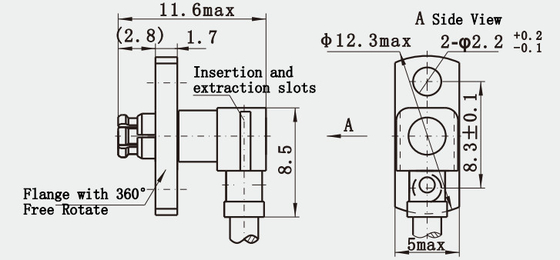

Подробный чертежSMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A:
Особенности SMP Connector:
1. Тип подключения: SMP соединитель использует подключение конструкции, которая позволяет быстро и легко подключение и отключение.
2Различные формы интерфейсов: он предоставляет три типа интерфейсов: полный откат, ограниченный откат и беспроводный отверстий (включая торможение), обслуживая различные требования к соединению.
3. Опции сцепления: в дополнение к типу сцепления, доступны варианты сцепления соединителя SMP, предлагающие пользователям больше вариантов.
Заявления:
SMP соединительный кабель идеально подходит для высокоплотных радиочастотных/микроволновых приложений благодаря своей компактной конструкции, сильной адаптивности и удобной эксплуатации.Различные формы интерфейса и простой в использовании дизайн позволяют быстро и надежно подключать или отключать в разных средах, отвечающие требованиям современных высокопроизводительных технологий подключения.
Каталог продукции:
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| РЧ-коннектор типа N |
| TNC RF соединитель |
| MCX/MMCX RF соединитель |
| BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
