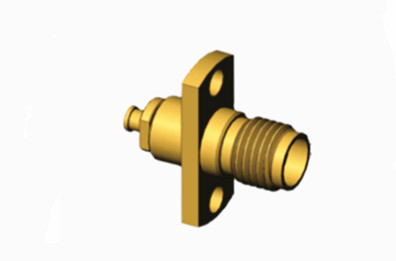

К2.92 Серия латунный материал женский кабельный разъединитель для 1# полутвердых / гибких кабелей
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Выделить: | Женский кабельный разъем из латуни,Полутвердый гибкий кабельный разъем,Женский кабельный разъединитель серии K2.92 |
||
К2.92 Серия Бронзовый материал женский кабельный разъединитель для 1# полутвердого/гибкого кабеля
Коннектор типа "K", обозначаемый как тип 2.92, представляет собой набор соединителей, часто используемых в применении миллиметровых волн.эти разъемы предлагают взаимозаменяемость как с SMA, так и с 3.5 серии продуктов и используют воздушный диэлектрический интерфейс.Эти соединители обеспечивают надежные соединения.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Особенности:
1компактный и легкий дизайн
Преимущество размера: небольшие размеры и легкий вес разъемов серии 2,92 мм делают их идеальными для использования в условиях ограниченного пространства.
Заменяемость: их можно обменивать на разъемы SMA и 3,5 мм, что повышает гибкость использования.
2Электрическая производительность
Соответствие импеданции: с характеристической импеданцией 50Ω, они облегчают максимизацию эффективности передачи сигнала и уменьшение потерь отражения.
Широкая полоса пропускания: поддерживает широкую полосу пропускания, что делает их подходящими для передачи данных и высокоскоростной связи.
Другие 2,92 мм мужской женский радиочастотный разъем
|
Номер части
|
Описание
|
|
K-KFD38
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD76G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD8
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD9G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Применение:
1Системы спутниковой связи
В этих системах используются 2,92 мм разъемы для соединения критических компонентов, таких как антенны, усилители и фильтры, обеспечивающие четкую и стабильную передачу сигнала.
Учитывая, что спутниковая связь часто включает очень высокие частоты и передачи на большие расстояния, высокочастотная производительность этих соединителей особенно важна.
2Инфраструктура беспроводной связи
В современных башнях беспроводных коммуникаций и базовых станциях для подключения различного оборудования передачи используются 2,92 мм разъемы, обеспечивающие быструю передачу мобильных данных и голосовой связи.
Эти разъемы помогают поддерживать качество сигнала при высоких требованиях к пропускной способности, снижая потребности в обслуживании и затраты.
