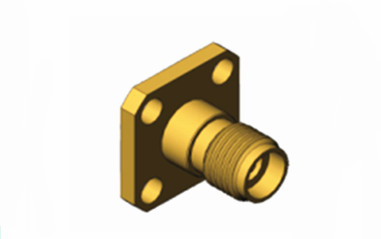

Серия K2.92 Золотопокрытый 4-створчатый фланцевый латунный коаксиальный соединитель для 2 полужестких / гибких кабелей
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Описание: | Соединители волны миллиметра SMK | Главные особенности: | 4 отверстия служат фланцем соединители панели |
|---|---|---|---|
| ПЛАТИРОВАНИЕ: | Покрыто золотом | Изолятор: | ПТФЕ |
| Форма тела: | Прямой. | Материал: | Медь |
| Цвет: | Золотое | Половое положение: | Джек |
| Выделить: | 4-створчатый коаксиальный соединитель RF,Позолоченный коаксиальный соединитель RF,Коаксиальный соединитель серии K2.92 |
||
Серия K2.92 Женский 4-створчатый фланцевый радиочастотный медный коаксиальный соединитель для 2# полутвердого/гибкого кабеля
2,92 мм женские разъемы, сделанные с высокой точностью для коаксиальных приложений 50 Ом в RF и микроволновых установках, предлагают превосходную производительность.Эти соединители широко используются в различных контекстах испытаний и измерений., включая сотовые и спутниковые системы связи, чтобы обеспечить идеальное сочетание оборудования и кабельных соединений.Эти устройства построены для непрерывного использования.Они характеризуются диэлектрической конструкцией воздуха и включают в себя пластиковую опору с низкими потерями для центрального проводника.
В высокочастотном испытательном и измерительном оборудовании разъемы K2.92 широко используются из-за их низкой потери вставки и чрезвычайно низкой потери отражения.Эти характеристики обеспечивают точность и повторяемость измерений .
Эти соединители могут эффективно уменьшить помехи сигнала и потерю данных, обеспечивая точность результатов испытаний.
Особенности:
Высокочастотная производительность:
Конструкция разъемов типа K может работать до 46 ГГц, охватывая весь диапазон частот 8 мм, что делает их идеальными для применения в миллиметровых волнах.
С развитием технологии миллиметровых волн важность этих соединителей в высокочастотных передачах становится все более заметной.Они становятся основными соединителями для миллиметровых волн на рынке..
Эти разъемы могут поддерживать низкое соотношение стоячей волны и низкую потерю вставки до 40 ГГц, обеспечивая стабильную передачу сигнала и минимальное ослабление.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Применение:
Оборудование для испытаний и измерений:
В высокочастотном испытательном и измерительном оборудовании разъемы K2.92 широко используются из-за их низкой потери вставки и чрезвычайно низкой потери отражения.Эти характеристики обеспечивают точность и повторяемость измерений .
Эти соединители могут эффективно уменьшить помехи сигнала и потерю данных, обеспечивая точность результатов испытаний.
Другие 2,92 мм мужской женский радиочастотный разъем:
|
Номер части
|
Описание
|
|
K-KFD14
|
2.92мм Тип 4 отверстия Фланцевая установка K женский RF Коаксиальный соединитель
|
|
K-KFD23
|
2.92мм тип 2 отверстия Фланцевая установка K женский RF коаксиальный разъем
|
|
K-KFD7
|
2.92мм тип 2 отверстия Фланцевая установка K женский RF коаксиальный разъем
|
|
K-KFD167 |
2.92мм Тип 4 отверстия Фланцевая установка K женский RF Коаксиальный соединитель
|
1.
2.
3.
4.
Примечание:
У нас более 10 000 видовРЧ-адаптеры,Если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
