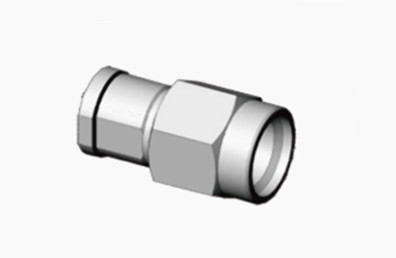

Надежный мужской коаксиальный соединитель K2.92 из нержавеющей стали для максимальной производительности и долговечности
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Половое положение: | Джек | Наименование продукта: | 2.92мм, тип К, SMK |
|---|---|---|---|
| ПЛАТИРОВАНИЕ: | Запассивированный | Изолятор: | ПТФЕ |
| Форма тела: | Прямой. | Материал: | Нержавеющая сталь |
| Частота: | DC ~40GHz | ||
| Выделить: | Высокопроизводительный коаксиальный соединитель RF,коаксиальный соединитель RF из нержавеющей стали |
||
Надежный мужской коаксиальный соединитель K2.92 из нержавеющей стали для максимальной производительности и долговечности
Сделанные для точности и надежности, наши коаксиальные 2,92 мм (женские) соединители 50 Омм предлагают высокую производительность, предназначенную для универсальных RF и микроволновых приложений.Идеально подходит для широкого спектра сценариев испытаний и измерений, от сотовой связи до спутниковой связи. Эти разъемы обеспечивают оптимальное сочетание оборудования и кабельных соединений.Изготовленные из прочной нержавеющей стали, они выдерживают частое использование.Их конструкция включает в себя диэлектрическую систему воздуха, дополненную пластиковой опорой для центрального проводника с низкой потерью, обеспечивая минимальную потерю сигнала и повышенную долговечность
Контурный чертеж 2,92 мм женского коаксиального соединителя RF типа K: ((мм)
Особенности:
1. Низкая потеря вставки
Минимальное ослабление сигнала: конструкция и изготовление K2.92 миллиметрового разъема обеспечивают низкую потерю вставки, что означает, что ослабление сигнала эффективно снижается во время подключений,важный признак для высокочастотных приложений, требующих высококачественной передачи сигнала .
2. Соответствие импеданции
Производительность сопоставления импедансов: внутренняя структура и выбор материала K2.92 миллиметрового разъема гарантируют высокопостоянное сопоставление импедансов,который полезен для высококачественной передачи сигналаСопоставление импеданса является критическим параметром при оценке производительности соединителя, влияя на отражение и потерю сигнала.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 250VRMS* | |
| Диэлектрики Напряжение-сопротивление | 750VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 2,0 мΩ |
| Центральный дирижер | ≤ 3,0 мΩ | |
| VSWR | ≤10,05 + 0,005f | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Температура | -55°C ~ +125°C | |
Применение:
Электронные контрмеры
Прослушивание и анализ сигналов: в электронных системах противодействия соединитель K2.92 используется для подключения ключевых компонентов, обеспечивающих надежную передачу высокочастотных сигналов,тем самым эффективно перехватывая и анализируя вражеские электронные сигналы..
Контрмеры: разъем K2.92 также используется для осуществления электронных контрмер,вмешиваться в нормальную работу вражеского электронного оборудования посредством передачи и обработки высокочастотного сигнала..
Другие 2,92 мм мужской женский радиочастотный разъем:
|
Номер части
|
Описание
|
|
K-KFD14
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD75G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD8
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD9G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Примечание:
У нас более 10 000 видовРЧ-адаптеры,Если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
