Нержавеющая сталь серии K2.92 Мужской прямоугольный RF коаксиальный разъединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Нержавеющая сталь | Половое положение: | Мужчина |
|---|---|---|---|
| Наименование продукта: | 2.92мм, тип К, SMK | Ключевые слова: | Кабельный соединитель |
| Положение: | Соединители миллиметрового диапазона | ПЛАТИРОВАНИЕ: | Никельно покрытые |
| Применение: | RF | Поверхностная плакировка: | Запассивируйте |
| Выделить: | Радиочастотный коаксиальный разъединитель из нержавеющей стали,Радиочастотный коаксиальный разъединитель серии K2.92 |
||

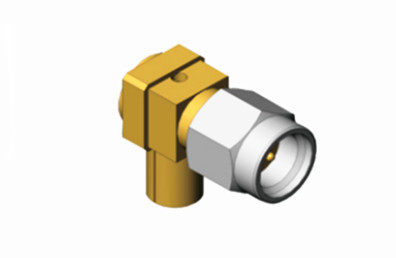

Нержавеющая сталь серии K2.92 Мужской прямоугольный RF коаксиальный разъединитель
Xi'an Elite Electronics предлагает прямоугольные кабельные сборы и разъемы с исключительными электрическими характеристиками, охватывающими диапазон частот от постоянного тока до 40 ГГц.Эти высокопроизводительные соединители обеспечивают идеальный баланс между компактностью и долговечностьюВ настоящее время они доступны для типов кабелей CXN3506 и MF108A и выпускаются в серии SMA и 2,92 мм.
Спецификация:
| Импеданс | 50Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
|
Соотношение постоянных волн напряжения |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Женщина: бериллиевая бронза, позолоченная | |
| Корпус / Корпус / корпус |
Медь, позолоченная,Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ/ПЛФ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Особенности:
Физическая структура
*Компактный дизайн: соединитель из нержавеющей стали K2.92, входящий в серию 2,92 мм коаксиальных соединителей RF, широко известен как соединитель типа K или SMK. Этот соединитель компактный и легкий,что делает его подходящим для использования в ограниченных пространствахЕго миниатюрная конструкция не только экономит пространство, но и облегчает развертывание и интеграцию в сложные системы.
*Заменяемость: конструкция разъема K2.92 учитывает взаимозаменяемость с другими разъемами, такими как SMA и 3,5 мм,значительно улучшить его применимость в различных устройствах и системахЭта совместимость позволяет пользователям гибко выбирать различные типы разъемов на основе конкретных требований приложения.
Применение:
*Миниатюризованные устройства: из-за небольшого размера этот разъем подходит для использования в высококлассных оборудованиях с ограниченным пространством,такие как миллиметровые радиомодули в беспилотных летательных аппаратах и портативных устройствах связи Компактная конструкция не только экономит место, но и уменьшает общий вес оборудования, делая установку и использование более гибкими.
* Совместимость: конструкция разъема K2.92 учитывает взаимозаменяемость с другими разъемами, такими как SMA и 3,5 мм, повышая его применимость в различных устройствах и системах.Пользователи могут гибко выбирать различные типы разъемов для адаптации к конкретным требованиям приложения, тем самым повышая общую производительность и надежность системы.
Сопутствующие продукты:
| K-K506G | K женская прямоугольная нержавеющая сталь для CXN3506/MF108A |
| K-J506G | K из нержавеющей стали для кабеля CXN3506/MF108A |
