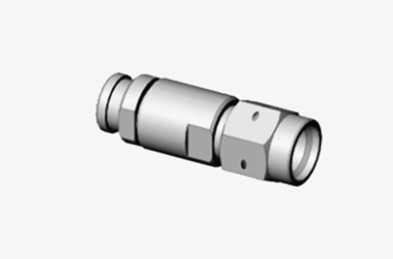

Мужской коаксический соединитель из нержавеющей стали серии K2.92 для кабеля SF103E
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Нержавеющая сталь | Половое положение: | Мужчина |
|---|---|---|---|
| Наименование продукта: | 2.92мм, тип К, SMK | Ключевые слова: | Кабельный соединитель |
| Положение: | Соединители миллиметрового диапазона | ПЛАТИРОВАНИЕ: | Никельно покрытые |
| Применение: | RF | Поверхностная плакировка: | Запассивируйте |
| Выделить: | SF103E кабель RF коаксиальный разъем,Мужской коаксический соединитель RF из нержавеющей стали,Коаксовый соединитель RF серии K2.92 |
||
Мужской коаксический соединитель из нержавеющей стали серии K2.92 для кабеля SF103E
Xi'an Elite Electronics предлагает полный спектр компонентов для соединения радиочастот, включая коаксиальный женский разъем 2,92 мм.Этот разъем имеет конструкцию типа автобуса с уровнем импеданции 50 ОммНаш 2,92мм коаксиальный кабель женского разъема спроектирован со стандартной полярностью, включая диафрагму типа, 4-створчатый тип фланца, и конфигурации типа без скобков.
Серия изделий для женского 2,92 мм разъема обеспечивает различные варианты подключения, такие как зажимание/несварный контакт, зажимание/сварка, сварка и сварный/несварный контакт.Совместимые типы кабелей для 2.92 мм женский разъем включает # 2 полутвердый / гибкий / CXN3506/CXN3507/MF108A / MF363A.
Спецификация:
| Импеданс | 50Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
|
Соотношение постоянных волн напряжения |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Женщина: бериллиевая бронза, позолоченная | |
| Корпус / Корпус / корпус |
Медь, позолоченная,Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ/ПЛФ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Особенности:
Напряженное соединение: К-коннекторы обычно оснащены механизмом напряженного соединения 1/4-36UNS-2 дюйма, обеспечивающим безопасное механическое соединение и предотвращающим ослабление из-за вибрации или удара.
Совместимость с другими разъемами: хотя разъем K специально разработан для высоких частот, он совместим с другими типами разъемов, такими как SMA и 3,5 мм,позволяет подключение через адаптеры, что повышает гибкость и совместимость системы.
Применение:
Коммерческий сектор:
В коммерческой авиации и морском оборудовании радиочастотные коаксиальные разъемы из нержавеющей стали серии K используются для обеспечения надежной работы критических систем связи и навигационных систем.Например,, они широко используются в системах спутниковой связи, авиационном радаре и судовом оборудовании связи.
Высокая долговечность и превосходные защитные характеристики этих соединителей делают их превосходными в этих требовательных коммерческих приложениях.
Сопутствующие продукты:
| K-K506G | K женская прямоугольная нержавеющая сталь для CXN3506/MF108A |
| K-JW506G | K из нержавеющей стали для кабеля CXN3506/MF108A |
