Прямая женская RF-коннектор из нержавеющей стали для CXN3506/MF108A кабельного покрытия пассивированный
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Форма тела: | Прямой. | Наименование продукта: | 2.92мм, тип К, SMK |
|---|---|---|---|
| ПЛАТИРОВАНИЕ: | Запассивированный | Изолятор: | ПТФЕ |
| Половое положение: | Женщина | Материал: | Нержавеющая сталь |
| Заканчивай.: | Никельно покрытые | Прочность: | 500 циклов |
| Выделить: | Пассивированный RF-коннектор,Прямой женский RF-коннектор из нержавеющей стали,MF108A кабельный RF соединитель |
||

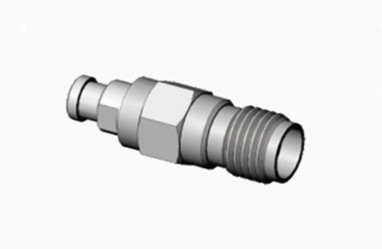

Прямой женский К2.92 РЧ-коннектор из нержавеющей стали для кабеля CXN3506/MF108A
Коаксиальные соединители 50 Ом с интерфейсом 2,92 мм (женщина) предназначены для высокоточных общецелевых RF и микроволновых приложений.Эти высокопроизводительные соединители широко используются в различных условиях испытаний и измерений, охватывающий от сотовой до спутниковой связи, обеспечивающий оптимальное сочетание оборудования и кабельной взаимосвязи.Эти соединители спроектированы, чтобы выдерживать повторное использование.Они включают в себя воздушный диэлектрик вместе с пластиковой поддержкой центрального проводника с низкими потерями.

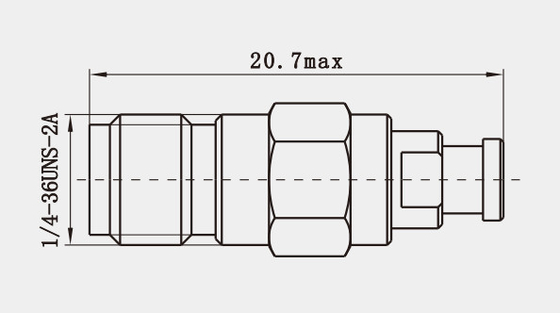

Контурный рисунок
Спецификацияиз 2,92 мм 50 Ом нержавеющей стали прямой RF коаксиальный соединитель женский
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 250VRMS* | |
| Диэлектрики Напряжение-сопротивление | 750VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 2,0 мΩ |
| Центральный дирижер | ≤ 3,0 мΩ | |
| VSWR | ≤10,05 + 0,005f | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Температура | -55°C ~ +125°C | |
Особенности:
5Надежность: разъемы K2.92 обладают высокой надежностью, стабильной производительностью и хорошей повторяемостью, что делает их подходящими для длительного и частого использования.
6Прочность: соединители долговечны и могут выдерживать несколько циклов спаривания, не влияя на производительность.
7Совместимость: разъемы K2.92 совместимы с другими типами разъемов, такими как SMA и 3,5 мм, обеспечивая больше возможностей подключения и гибкости.
Применение:
2. Базовые станции беспроводной связи: В базовых станциях беспроводной связи, особенно в 5G и будущих технологиях 6G, существует высокий спрос на производительность соединителя.92-й разъем поддерживает высокоскоростную передачу данных и стабильные сигнальные соединения из-за его низкого VSWR (соотношение постоянных волн напряжения) и высокой надежности.
3. Точное испытание и измерительное оборудование: в лабораториях и промышленных условиях используются различные высокочастотные испытательные устройства, такие как сетевые анализаторы и спектровые анализаторы.92 соединитель играет решающую роль в этих устройствах, обеспечивая точность данных испытаний и высокопроизводительную работу оборудования.
Другие 2,92 мм мужской женский радиочастотный разъем:
|
Номер части
|
Описание
|
|
K-KFD4
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD28G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD8
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD9G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Примечание:
У нас более 10 000 видовРЧ-адаптеры,Если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
