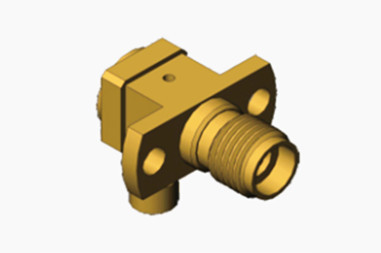

K2.92 Прямоугольный латунный женский 2-створчатый фланцевый RF-коннектор для кабеля CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Медь | Половое положение: | Женщина |
|---|---|---|---|
| Наименование продукта: | 2.92мм, тип К, SMK | Ключевые слова: | 2 отверстия служат фланцем соединитель панели |
| Положение: | Соединитель волны миллиметра | ПЛАТИРОВАНИЕ: | Запассивированный |
| Применение: | RF | Изолятор: | ПТФЕ |
| Выделить: | К2.92 2-створчатый фланцевый RF-коннектор,Кабельный RF-коннектор CXN3506/MF108A,Женский RF-коннектор из латуни прямого угла |
||
K2.92 Прямоугольный медный женский 2-створчатый фланцевый RF-коннектор для кабеля CXN3506/MF108A
К-тип, также известный как 2.92 тип соединителя, является серией широко используемых миллиметровых волновых соединителей с частотой до 40 ГГц. Он может использоваться взаимозаменяемо с серией SMA и 3.5 серии продуктов и использует воздушный интерфейсКоннектор типа K имеет небольшие размеры, легкий вес, высокую частоту использования и надежное соединение.

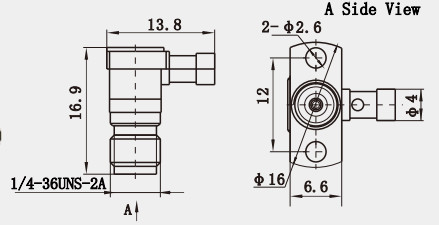

Контурный рисунок
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Другие 2,92 мм мужской женский радиочастотный разъем
|
Номер части
|
Описание
|
|
K-KFD29
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD87G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD42
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD61G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Особенности:
1Электрические характеристики:
- Характерная импеданс составляет 50Ω, подходит для различных RF приложений.
- Диапазон частот широк, от постоянного до 40 ГГц, что отвечает потребностям высокочастотных приложений.
- Соотношение постоянных волн низкого напряжения (VSWR), менее 1,15 при 40 ГГц, обеспечивает эффективную передачу сигнала.
2Механические характеристики:
- Высокотемпературная устойчивость, выдерживает температуры от -55°C до +165°C.
- Низкая сила разделения и сила привязки, легкая в эксплуатации и надежное соединение.
- Сильная долговечность, может выдержать 500 циклов использования.
3Совместимость и взаимозаменяемость:
- Совместима с SMA, 3,5 мм и другими разъемами, облегчающими взаимосвязь между различными системами.
- может быть взаимозаменяемо подключен к разъемам SMA и 3,5 мм, что повышает универсальность и гибкость оборудования.
Применение:
1. Испытательные приборы: в испытательных приборах для подключения испытательного оборудования и испытываемого оборудования используются разъемы K2.92, обеспечивающие точность и надежность результатов испытаний.
2Аэрокосмические: К2.92 соединители широко используются в аэрокосмической области для подключения различных авиационных электронных устройств, обеспечивая нормальную работу и безопасность оборудования.
3Беспроводная связь: из-за его высокого диапазона частот и низких характеристик потери вставки, разъем K2.92 используется в системах беспроводной связи для подключения передатчиков и приемников,повышение эффективности передачи сигнала.
