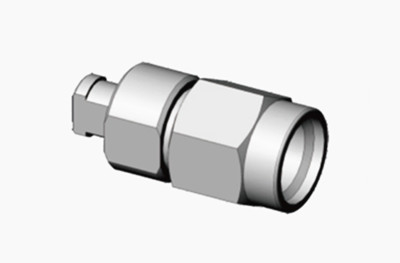

K2.92 Мужской RF-коннектор из нержавеющей стали для кабельной розетки CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Нержавеющая сталь | Половое положение: | Мужчина |
|---|---|---|---|
| Наименование продукта: | 2.92мм, тип К, SMK | Ключевые слова: | прямой соединитель |
| Положение: | Соединитель волны миллиметра | ПЛАТИРОВАНИЕ: | Запассивированный |
| Применение: | RF | Изолятор: | ПТФЕ |
| Выделить: | K2.92 Мужской RF соединитель из нержавеющей стали,CXN3506/MF108A кабельный розетка |
||
K2.92 Мужской RF-коннектор из нержавеющей стали для кабельного розетки CXN3506/MF108A
К-тип, также известный как 2.92 тип соединителя, представляет собой серию широко используемых миллиметровых волновых соединителей с диапазоном частот до 40 ГГц. Он может быть взаимозаменяем с серией SMA и 3.Продукция серии 5 через воздушный интерфейсЭтот соединитель имеет компактный размер, легкий дизайн, высокочастотную частоту использования и надежные возможности подключения.

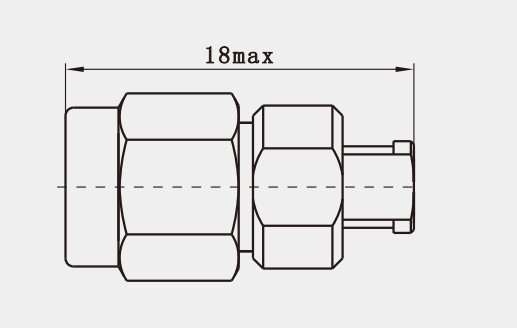

Контурный рисунок
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Другие 2,92 мм мужской женский радиочастотный разъем
|
Номер части
|
Описание
|
|
K-KFD29
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD87G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD42
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD61G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Особенности:
1Высокая частота работы: коаксиальный разъем 2,92 мм работает на частотах до 40 ГГц.Это делает его очень подходящим для применения миллиметровых волн и отвечает требованиям современных радиочастотных технологий.
2Низкий VSWR и потеря вставки: используя преимущества воздушных диэлектрических линий передачи, 2,92 мм соединитель демонстрирует низкое соотношение постоянных волн напряжения (VSWR) и минимальную потерю вставки.Это приводит к снижению потерь энергии во время передачи сигнала, сохраняя целостность сигнала.
Применение:
12.92 нержавеющей стали радиочастотный коаксиальный соединитель имеет широкий спектр применений в различных областях, демонстрируя свою универсальность и важность в современных технологиях.Вот некоторые основные области применения:
2Телекоммуникации: 2.92мм разъем широко используется в беспроводной связи, спутниковой связи и высокоскоростных системах передачи данных.Его высокочастотные характеристики делают его идеальным для новых технологий, таких как сети 5G и 6G..
3Радарные системы: в гражданских радиолокационных системах 2,92 мм соединитель играет решающую роль в соединении антенн, модулей приемопередатчиков и других важных компонентов.Его надежность и характеристики низкой потери обеспечивают оптимальную производительность и точность радиолокационной системы.
