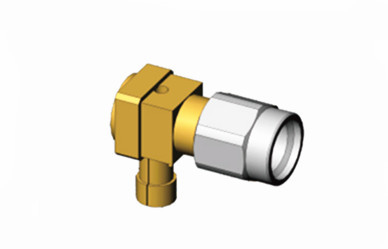

Медь / SS Правоугольный мужской RF-коннектор для кабельной розетки CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Тип: | 2.92мм, тип К, SMK | Ключевые слова: | Коннекторы прямого угла |
|---|---|---|---|
| Положение: | Соединители миллиметрового диапазона | ПЛАТИРОВАНИЕ: | Покрыто золотом |
| Применение: | RF/Satcom | Изолятор: | ПТФЕ |
| Сопротивление: | 50 Омм | Половое положение: | Мужчина |
| Выделить: | CXN3506 Радиочастотный соединитель из латуни,MF108A кабельный разъем RF-коннектор,Мужской RF соединитель правого угла |
||
Медный/SS правоугольный мужской RF-коннектор для кабельного розетки CXN3506/MF108A
К-тип, также известный как 2.92 тип разъема, является широко используемой серией разъемов миллиметровой волны с диапазоном частот до 40 ГГц. Он совместим с SMA и 3.Продукты серии 5 для взаимозаменяемости и имеют воздушный интерфейсЭтот разъем имеет компактный размер, легкий дизайн, высокочастотную работу и надежные соединения.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Другие 2,92 мм мужской женский радиочастотный разъем
|
Номер части
|
Описание
|
|
K-KFD21
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD87G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD42
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD61G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Особенности:
1. компактный размер: по сравнению с другими типами радиочастотных разъемов, такими как разъемы 3,5 мм/СМА, разъем 2,92 мм меньше и компактнее.Его миниатюрный дизайн делает его идеальным для использования в ограниченных пространствах, как портативное испытательное оборудование и высокоплотные платы.
2. Хорошая совместимость: конструкция 2,92мм разъема учитывает совместимость с SMA и 3,5мм разъемами.Они могут быть взаимосвязаны при определенных обстоятельствах., обеспечивая инженерам большую гибкость.
Применение:
1Испытательное и измерительное оборудование: для таких инструментов, как сетевые анализаторы, спектроанализаторы и генераторы сигнала, 2.92 мм соединитель облегчает соединения между испытательными портами и устройствами под испытаниемЕго точность и стабильность повышают точность результатов измерений.
2Медицинские устройства: в некоторых современных медицинских устройствах, таких как магнитно-резонансная томография (МРТ) и ультразвуковые устройства, 2.92 мм разъем используется для соединения RF катушек, датчиков,и электронные устройстваЕго превосходные характеристики гарантируют стабильность и надежность этих медицинских изделий.
3Научные исследования: в физических, химических и материаловедческих исследовательских экспериментах 2,92 мм соединитель соединяет экспериментальные аппараты и камеры.Его высокая точность и надежность помогают исследователям получать точные данные.
