Обратная полярность K2.92mm женский коаксиальный соединитель из нержавеющей стали
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Половое положение: | Джек | Наименование продукта: | 2.92мм, тип К, SMK |
|---|---|---|---|
| ПЛАТИРОВАНИЕ: | Запассивированный | Изолятор: | ПТФЕ |
| Форма тела: | Прямой. | Материал: | Нержавеющая сталь |
| Цвет: | Золотое | Частота: | DC ~40GHz |
| Выделить: | Коаксиальный соединитель RF K2.92mm женского пола,Коаксиальный соединитель из нержавеющей стали,Коаксиальный соединитель с обратной полярностью |
||

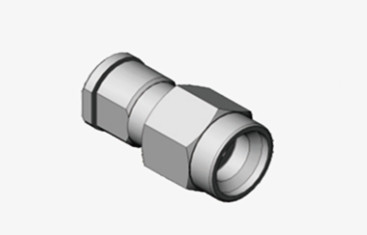

Обратная полярность K2.92mm женский коаксиальный соединитель из нержавеющей стали
Высокоточные коаксиальные соединители 50 Ом 2,92 мм (женщины) предназначены для общего назначения RF и микроволновых приложений.Эти высокопроизводительные разъемы подходят для широкого спектра испытаний и измерений.Изготовленные из прочной нержавеющей стали, эти соединители могут выдерживать повторное использование.Они оснащены воздушной диэлектрической системой с низкой потери пластиковой центральной проводника поддержки.
Коннекторы для миллиметровых волн типа K ((2,92 мм,SMK)Это один из самых популярных соединителей для измерения волн. Широкий диапазон частот до 40 ГГц. Они могут быть соединены с соединителями SMA и 3,5 мм.
Эти соединители типа К (2.92 мм, SMK)Они используют воздушный интерфейс, что делает их небольшими по размеру, легкими по весу и очень надежными в соединении и т.д.

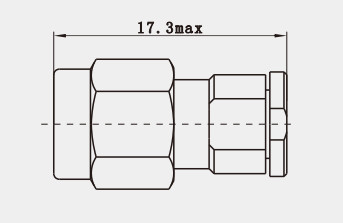

Очертание контуры
Спецификация:
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 250VRMS* | |
| Диэлектрики Напряжение-сопротивление | 750VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 2,0 мΩ |
| Центральный дирижер | ≤ 3,0 мΩ | |
| VSWR | ≤10,05 + 0,005f | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Температура | -55°C ~ +125°C | |
Особенности:
1Высокая электрическая производительность: ниже 46 ГГц эти разъемы демонстрируют отличную электрическую производительность, особенно ниже 18 ГГц, где их производительность превосходит производительность разъемов SMA.
2Механическая и электрическая совместимость: эти разъемы совместимы с существующими разъемами SMA и APC-3.5 с точки зрения механической и электрической производительности.облегчение их использования в различных системах.
3. Надежный процесс сборки: технология сборки коаксиальных соединителей RF обратной полярности 2,92 мм типа K аналогична технологии соединителей SMA, поддерживаемой полным набором инструментов сборки.Это обеспечивает точность сборки и облегчает процесс сборки.
Применение:
1Аэрокосмическая промышленность: эти соединители широко используются в аэрокосмической промышленности из-за их высокочастотных широкополосных возможностей и отличных электрических характеристик.обеспечение стабильной и надежной передачи сигнала в экстремальных условиях.
2Радарные системы: В радарных системах они используются для подключения различных датчиков и антенн, обеспечивая точную передачу и прием сигнала.Их высокая частота работы и низкая потеря вставки имеют решающее значение для работы радиолокационных систем.
3Спутниковая связь: Коаксиальные соединители RF обратной полярности типа K 2,92 мм играют важную роль в спутниковой связи.соединение наземных станций и спутников для обеспечения долгосрочной стабильной связи.
Другие 2,92 мм мужской женский радиочастотный разъем:
|
Номер части
|
Описание
|
|
K-KFD14
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD75G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD8
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD9G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Примечание:
У нас более 10 000 видовРЧ-адаптеры,Если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
