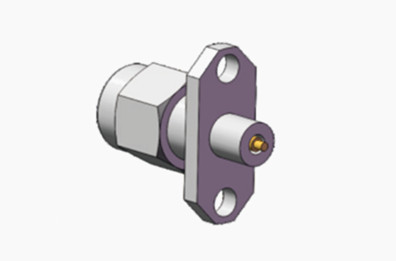

K2.92 Мужской двухстворчатый фланц из нержавеющей стали с микроспусковым контактным разъемом

                 2.92мм Рекомендуемые мужские микроволновые разъемы


Коннекторы для миллиметровых волн типа K ((2,92mm,SMK)Это один из самых популярных соединителей для измерения волн. Широкий диапазон частот до 40 ГГц. Они могут быть соединены с соединителями SMA и 3,5 мм.

Эти соединители типа К (2.92 мм, SMK)Они используют воздушный интерфейс, что делает их небольшими по размеру, легкими по весу и очень надежными в соединении и т.д.

Высокоточные коаксиальные разъемы 50 Ом с интерфейсом 2,92 мм (женский) предназначены для универсальных применений радиочастотных и микроволновых сигналов.Эти превосходные соединители широко используются в различных условиях испытаний и измерений, от сотовой связи до спутниковой связи, обеспечивающей оптимальное сочетание оборудования и соединение кабелей.Эти соединители спроектированы, чтобы выдерживать частое использование.Они включают в себя воздушный диэлектрик и пластиковый центр проводника с низкими потерями для повышения производительности.

Спецификация:

Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

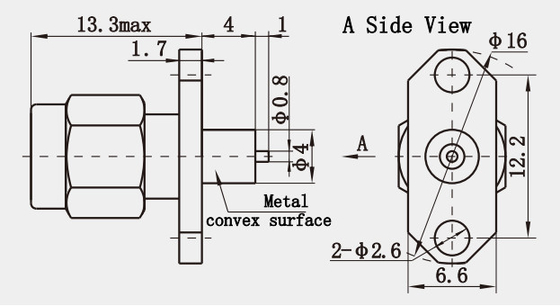

Контурный рисунок мужского двухствольного фланца из нержавеющей стали K2.92 с контактным соединителем с микростепью(мм):


Особенности:

1Диаметр наружного проводника: Коаксиальные соединители серии K2.92 имеют диаметр наружного проводника 2,92 мм, что делает их более компактными по размеру по сравнению со многими другими типами соединителей.
Рабочая частота: эти разъемы работают в диапазоне частот от постоянного тока до 40 ГГц. Это делает их идеальными для высокочастотных приложений.
Электрическая производительность:

2Соотношение постоянных волн напряжения (VSWR): в диапазоне частот от постоянного тока до 40 ГГц максимальный VSWR серии K2.92 равен 1.15, что указывает на отличные электрические характеристики.
Контактное сопротивление: сопротивление внутреннего проводника меньше 3,0 мΩ, а внешнего - менее 2,0 мΩ, что обеспечивает стабильную и надежную передачу сигнала.

Применение:

1Беспроводная связь: эти разъемы широко используются в системах беспроводной связи, включая сотовые сети, спутниковую связь и оборудование Wi-Fi.Они обеспечивают надежные связи для высокочастотных сигналов в этих критических системах.

2. Испытательное и измерительное оборудование: Эти соединители имеют решающее значение в испытательных и измерительных приборах, таких как сетевые анализаторы, спектроанализаторы и генераторы сигналов.Они предлагают точную связь для точных измерений и испытаний радиочастотных схем и систем.

3. Вещание и стриминг: В сетях вещания и стриминга СМИ, K2.92 разъема поддерживают высококачественную передачу аудио- и видеосигнала, необходимую для прямых трансляций и доставки контента.

Другие 2,92 мм мужской женский радиочастотный разъем:
