К-серия 2,92 мм латунный женский фланцевый RF-коннектор с микроснижкой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Тип: | 2.92мм, тип К, SMK | Ключевые слова: | 2 отверстия служат фланцем соединители панели |
|---|---|---|---|
| Положение: | Соединители миллиметрового диапазона | ПЛАТИРОВАНИЕ: | Покрыто золотом |
| Применение: | RF/Satcom | Изолятор: | ПТФЕ |
| Сопротивление: | 50 Омм | Половое положение: | Женщина |
| Выделить: | К-серия 2,92 мм RF соединитель |
||

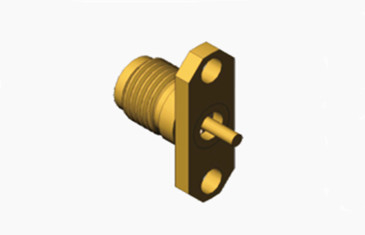

Серия K ((2,92 мм) Бронзовый женский фланцевый RF соединитель с микроснижкой
Коннектор типа K, также известный как 2.92 типа, является широко используемой серией миллиметровых волн. Он поддерживает частоты до 40 ГГц и может быть обменен с серией SMA и 3.Продукция серии 5 через воздушный интерфейсЭтот разъем имеет компактный размер, легкий дизайн, высокочастотную производительность и надежное соединение.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 40 ГГц |
| Показатель напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Другие 2,92 мм мужской женский радиочастотный разъем
|
Номер части
|
Описание
|
|
K-KFD21
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD87G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD42
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD61G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Особенности:
- Высокочастотная способность: 2,92мм разъем поддерживает частоты до 40 ГГц, что входит в спектр миллиметровых волн, что делает его идеальным для таких приложений, как спутниковая связь, радарные системы,и высокоскоростной передачи данных.
- Небольшие размеры: С наружным диаметром 2,92 мм, этот разъем намного меньше, чем традиционные разъемы, такие как SMA или BNC.Его компактные размеры позволяют более плотные схемы конструкции и особенно выгодно, где пространство является премиум, например, в портативных устройствах или интегральных схемах.
- Легкое строительство: Изготовленный из латуни, соединитель является прочным и легким, что уменьшает общий вес оборудования, что имеет решающее значение для аэрокосмических приложений, где каждый грамм имеет значение.
Применение:
- Минимальная деградация сигнала: Небольшие размеры и воздушный диэлектрик значительно уменьшают потерю и искажение сигнала, сохраняя целостность сигнала на более высоких частотах, где эти эффекты становятся более выраженными.
- Эффективность использования пространства: компактный форм-фактор позволяет более близко размещать компоненты на печатных пластинках, что облегчает проектирование высокоинтегрированных электронных систем без ущерба для производительности.
- Прочность и надежность: Бронзовая конструкция в сочетании с надежным механизмом соединения обеспечивает долгосрочную надежность даже в суровых условиях окружающей среды, распространенных в высокочастотных приложениях,такие как экстремальные температуры или механические напряжения.
- Оптимизированный для миллиметрового спектра волн: специально разработанный для работы в миллиметровом диапазоне волн, 2.Характеристики 92-мм разъема отлично соответствуют требованиям современных систем связи и радиолокационных технологий, работающих на этих частотах..
