Медь K2.92mm женский 2-отверстий фланцевый RF коаксиальный соединитель с микро-полосой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Тип: | 2.92мм, тип К, SMK | Ключевые слова: | 2 отверстия служат фланцем соединители панели |
|---|---|---|---|
| Положение: | Соединители миллиметрового диапазона | ПЛАТИРОВАНИЕ: | Покрыто золотом |
| Применение: | RF/Satcom | Изолятор: | ПТФЕ |
| Сопротивление: | 50 Омм | Половое положение: | Женщина |
| Выделить: | Коаксиальный соединитель K2.92mm Brass RF,Коаксиальный соединитель RF микрополоски,2-створчатый коаксиальный соединитель RF |
||

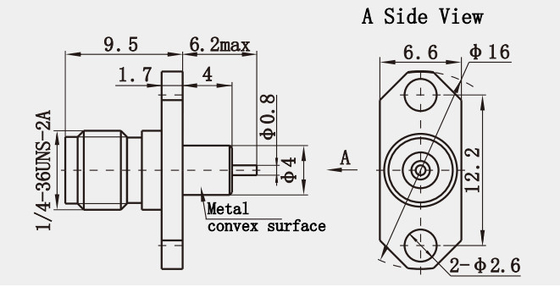

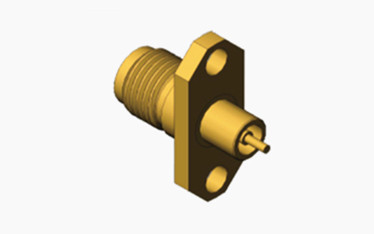

Медь K2.92mm женский 2-отверстий фланцевый RF коаксиальный соединитель с микро-полосой
Коннектор типа K, также известный как 2.92-типный, представляет собой популярную серию миллиметровых разъемов, которые могут работать на частотах до 40 ГГц.Он имеет воздушный интерфейс и взаимозаменяем с SMA и 3.5 серии продуктов. Эта серия предлагает такие преимущества, как компактный размер, легкая конструкция, высокочастотная работа и надежная связь.
Спецификация:
Примечание: Конкретные данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50Ω |
| Диапазон частот | DC - 40 ГГц |
| Показатель напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Другие 2,92 мм мужской женский радиочастотный разъем
|
Номер части
|
Описание
|
|
K-KFD21
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD87G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD42
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD61G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Особенности:
- Диапазон частот: Коннектор типа Brass K работает на частотах до 40 ГГц, что делает его подходящим для применения в миллиметровых волнах.Этот широкий диапазон частот позволяет использовать его в различных высокочастотных системах связи и радиолокационных технологиях..
- Материал: Изготовленные из высококачественной латуни, эти соединители обеспечивают отличную механическую прочность и долговечность.обеспечение долгосрочной производительности даже в суровых условиях.
- Проектирование: компактная и легкая конструкция соединителя типа Brass K позволяет легко управлять и устанавливать даже в ограниченных помещениях.Продукты серии 5, обеспечивая гибкость в проектировании и интеграции системы.
- Производительность: С низкой потерей при вставке и возврате, соединитель типа Brass K обеспечивает эффективную передачу сигнала с минимальным ослаблением.Это имеет решающее значение для поддержания целостности сигнала на больших расстояниях и улучшения общей производительности системы.
Применение:
- Телекоммуникации: используется в антеннах базовых станций, системах спутниковой связи и микроволновых радиосвязях для обеспечения эффективной и стабильной передачи сигнала.
- Радарные системы: используется в гражданских радиолокационных системах для обнаружения и отслеживания объектов на высоких частотах.
- Телерадиовещание: используется в телевизионном и радиовещательном оборудовании для передачи высокочастотных сигналов на большие расстояния.
- Аэрокосмическая: Интегрирован в системы авионики для целей связи и навигации.
- Научные исследования: используется в лабораторных приборах и испытательном оборудовании, требующих точных высокочастотных измерений.
