Серия K2.92 Женский двухстворный фланцевый коаксиальный соединитель из нержавеющей стали с изолятором из ПТФЕ и пассивированным покрытием

                              Серия K2.92 женский двухстворный фланцевый коаксиальный соединитель из нержавеющей стали

Коннекторы для миллиметровых волн типа K ((2,92mm,SMK)Это один из самых популярных соединителей для измерения волн. Широкий диапазон частот до 40 ГГц. Они могут быть соединены с соединителями SMA и 3,5 мм.

Эти соединители типа К (2.92 мм, SMK)Они используют воздушный интерфейс, что делает их небольшими по размеру, легкими по весу и очень надежными в соединении и т.д.

Эти высокоточные коаксиальные соединители 50 Ом с женским интерфейсом 2,92 мм предназначены для универсальных приложений в RF и микроволновых частотах.Они превосходят во многих испытаниях и измеренияхИзготовлен из прочной нержавеющей стали.Эти соединители построены, чтобы выдерживать повторяющиеся соединенияОни включают в себя диэлектрическую конструкцию воздуха и используют пластиковый центр проводника с низкими потерями, повышая их производительность и долговечность.

Спецификация:

Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

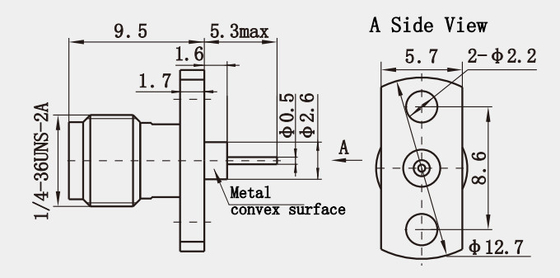

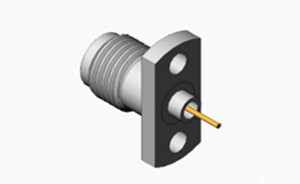

Оригинальное изображение женского двухствольного фланцевого коаксиального соединителя из нержавеющей стали серии K2.92(мм):

Особенности:

1. Совместимость:
   • Взаимозаменяемость: он может быть взаимозаменяемо соединен с соединителями SMA и 3,5 мм, что повышает его гибкость и удобство в практических применениях.когда соответствующий разъем временно недоступен, аксессуары, такие как адаптеры, могут быть использованы для соединения различных серий разъемов.
2. Другие особенности:
   • Воздушная среда: использование воздуха в качестве средства передачи использует преимущества воздушных линий передачи, что приводит к низкой VSWR и низкой потере вставки.
   • Металлическое заземляющее кольцо: можно реализовать 360° контакт металл-металл, что повышает производительность заземления и стабильность соединителя.
   • Приспособимость к температуре: он может нормально работать при температуре окружающей среды от -55°C до +125°C, приспосабливаясь к различным суровым условиям работы.

Применение:

1. Оборудование для испытаний и измерений:
   • Сетевой анализатор: сетевой анализатор используется для измерения характеристик частоты амплитуды радиочастотных компонентов и систем, характеристик частоты фаз и других параметров важных приборов. k2.Для подключения испытательного порта сетевого анализатора и испытываемого устройства может использоваться 92 мм разъем, его высокочастотные характеристики и хорошие характеристики совпадения для обеспечения точности и надежности результатов испытаний.Усилители и другие радиочастотные устройства, разъем K2,92 мм может обеспечить стабильное соединение для обеспечения бесперебойной передачи испытательного сигнала.
   • Спектроанализаторы: Спектроанализаторы используются для анализа частотных компонентов и распределения мощности сигналов.92 мм соединитель может вводить сигнал, который должен быть протестирован в анализатор спектра, чтобы помочь инженерам анализировать и диагностировать проблемы с сигналомНапример, во время отладки и обслуживания беспроводного оборудования связи, комбинация анализатора спектра и K2.92 мм соединитель может быть использован для обнаружения того, что спектр сигналов, излучаемых оборудованием, соответствует стандарту, и есть ли проблемы, такие как помехи сигналов.
   • Измеритель мощности: Измеритель мощности используется для измерения уровня мощности радиочастотных сигналов. Коннектор K2.92 мм может быть использован для подключения измерителя мощности и источника измеренного сигнала,и его низкие характеристики потери вставки могут обеспечить точность результатов измеренийПри испытании УЗИ, передатчиков и другого оборудования, использование K2.92 мм разъемов может точно измерить выходную мощность и оценить производительность оборудования.
