К2.92 Женский фланцевый коаксиальный соединитель из нержавеющей стали с микрорезиной для связи

                  К2.92 Женский фланцевый коаксиальный соединитель из нержавеющей стали с микрорезиной для связи

Коннекторы для миллиметровых волн типа K ((2,92mm,SMK)Это один из самых популярных соединителей для измерения волн. Широкий диапазон частот до 40 ГГц. Они могут быть соединены с соединителями SMA и 3,5 мм.

Эти соединители типа К (2.92 мм, SMK)Они используют воздушный интерфейс, что делает их небольшими по размеру, легкими по весу и очень надежными в соединении и т.д.

Высокоточные коаксиальные разъемы 50 Ом с женским интерфейсом 2,92 мм предназначены для использования в радиочастотных и микроволновых приложениях.Эти высокопроизводительные соединители используются в широком диапазоне сценариев испытаний и измерений., от сотовой связи до спутниковой связи, обеспечивая правильное сочетание оборудования и кабельных соединений.Эти соединители построены для того, чтобы выдерживать повторное использование.Они включают в себя диэлектрическую конструкцию воздуха с пластиковой поддержкой центрального проводника с низкой потерей.

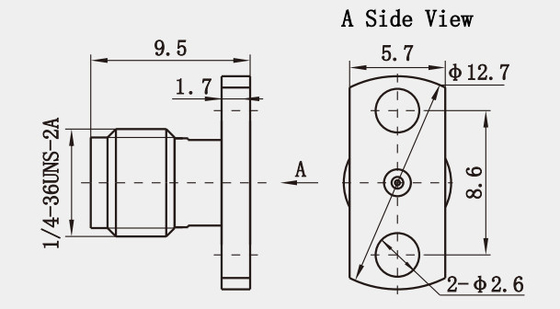

Оригинальный чертеж женского фланца нержавеющей стали RF коаксиального соединителя с микроснижкой для связи(мм):

СпецификацияК2.92 Женский фланцевый коаксиальный соединитель из нержавеющей стали с микрорезиной для связи(мм):

Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

Особенности:

1. Электрическая производительность:
   • Характерная импеданс: 50Ω, что является общим стандартным импедансом для коаксиальных соединителей RF и может обеспечить стабильность и соответствие сигналов в процессе передачи.
   • Совместимость:
     • Взаимозаменяемость: он может быть взаимозаменяемо соединен с соединителями SMA и 3,5 мм, что повышает его гибкость и удобство в практических применениях.когда соответствующий разъем временно недоступен, аксессуары, такие как адаптеры, могут быть использованы для соединения различных серий разъемов.
   • Другие особенности:
     • Воздушная среда: использование воздуха в качестве средства передачи использует преимущества воздушных линий передачи, что приводит к низкой VSWR и низкой потере вставки.
     • Металлическое заземляющее кольцо: можно реализовать 360° контакт металл-металл, что повышает производительность заземления и стабильность соединителя.
     • Приспособимость к температуре: он может нормально работать при температуре окружающей среды от -55°C до +125°C, приспосабливаясь к различным суровым условиям работы.

Применение:

1. Система антенн:
   • Антенна для спутникового приема: Спутниковая приемная антенна нуждается в получении слабых сигналов из космоса, требования к разъединителю выше. k2.92 мм разъединитель имеет хорошую электрическую производительность и механическую стабильность,может обеспечить надежное соединение антенны приемника спутника и бэк-энда, уменьшить потерю передачи сигнала, улучшить качество принимаемого сигнала.
   • Радарная антенна: Антенна в радиолокационной системе должна передавать высокочастотные и мощные сигналы, и K2.92mm соединитель может удовлетворить высокие требования радиолокационной антенны к соединителю.Он может использоваться для соединения между радиолокационной антенной и оборудованием обработки сигнала для обеспечения стабильной передачи радиолокационных сигналов.Имеет хорошую долговечность и антиинтерферентную способность в сложных условиях.
   • Антенна микроволновая: В области микроволновой связи и микроволнового дистанционного зондирования микроволновая антенна является одним из ключевых оборудований.соединительное антенное и радиочастотное оборудование передней части, а его высокочастотные характеристики и низкие потери могут удовлетворить спрос на передачу микроволнового сигнала и обеспечить производительность антенной системы.
