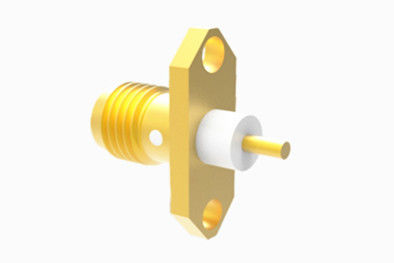

Медный сплав SMA Аэрокосмического класса Бериллиевая бронза Материал Женский РЧ коаксиальный разъем
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMA RF коаксиальное Conector | Покрытие: | Покрыто золотом |
|---|---|---|---|
| Половое положение: | Женщина | Импеданс: | 50Ω |
| Частота: | DC ~ 18 ГГц | Срок жизни: | 500 циклов |
| Применение: | Коммуникация | Материал: | Медь |
| Название продукта: | Коаксиловый разъем SMA RF | ||
| Выделить: | Медный сплав SMA Женский РЧ разъем,Бериллиевая бронза Аэрокосмический РЧ разъем,Женский коаксиловый разъем RF |
||
Медь SMA аэрокосмического класса бериллий бронзовый материал женский коаксиальный соединитель RF
Коаксиальные соединители серии SMA известны своими компактными размерами и исключительными высокочастотными характеристиками, эффективно работающими до 18 ГГц.включая малый форм-факторЭти атрибуты сделали их одним из наиболее часто используемых типов радиочастотных коаксиальных разъемов.Они имеют широкое применение в таких отраслях, как аэрокосмическая промышленность., морской и многих других.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон частот | 0.3ЗГц-18ГГц | ||
| Диэлектрики Напряжение-сопротивление | 1000VRMS | ||
| Сопротивление изоляции | ≥ 5000MΩ ((DC:500V) | ||
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ | |
| Внешний проводник | ≤ 2,0 мΩ | ||
| Материалы и механические характеристики | |||
| Установка центрального контакта | ≥ 26.7 | ||
| Прочность | 500 раз | ||
| Удержание кабеля | Минимальная сила удержания кабеля | ||
| Температура | -55°C~+125°C | ||

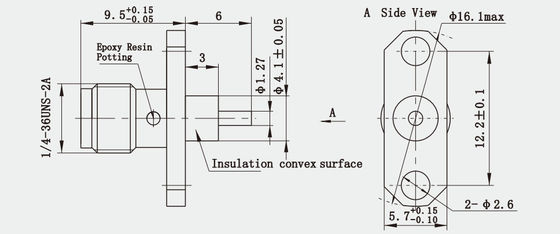

Очертание:(мм)
Особенности:
- Высокая надежность: Коаксиальные соединители для аэрокосмической радиочастотной связи должны соответствовать жестким экологическим требованиям, таким как низкая температура, высокая температура, вакуум, излучение и т.д.Эти соединители должны выдерживать экстремальные изменения температуры и вакуумные условия., сохраняя стабильную производительность в условиях сильного излучения.
- Высокая производительность: Коаксиальные соединители радиочастотного диапазона авиационной промышленности обычно обладают отличными механическими, электрическими и экологическими свойствами.Это означает, что они поддерживают хорошую целостность сигнала и низкие потери в высокочастотных передач.
- Точное проектирование: Проектирование аэрокосмических коаксиальных соединителей RF требует рассмотрения различных факторов, включая конструкционный дизайн, дизайн надежности и процесс реализации.чтобы улучшить его внутреннюю надежность, конструкция будет принимать меры от тепловой конструкции, предотвращения коррозии, старения конструкции.
Применение:
- Системы связи: Воздушно-космические транспортные средства требуют передачи данных в режиме реального времени с наземными станциями, что требует соединителей, которые могут поддерживать стабильную передачу сигнала в экстремальных условиях.Коаксиальные соединители радиочастотного диапазона аэрокосмической промышленности обеспечивают целостность сигнала и низкую потерю, которые имеют решающее значение для поддержания связи космических аппаратов.
- Системы навигации: Системы позиционирования и навигации космических аппаратов требуют крайней точности, и любые небольшие помехи сигналу могут привести к ошибкам навигации.Коаксиальные соединители радиочастотного диапазона аэрокосмического класса помогают минимизировать помехи сигнала и улучшить точность навигационных систем благодаря их превосходным электрическим характеристикам.
Каталог продукции:
1.85 серии
2.4серии
2.92серии
SMAсерии
Серия SMP
Серия SMPM
Продукты для изоляции стекла
Коаксиальный волноводный адаптер
Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
