50 Ом, 50 ГГц SMPM, гнездовые фланцевые РЧ-разъемы для аэрокосмической отрасли, сопрягаемые для кабеля с низкими потерями .086
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | ВЧ-разъемы SMPM с внутренним фланцем для аэрокосмической отрасли | Модель: | СМПМ(М)-КФБ2-17 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-50 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 500В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | ≤8 мОм; Медный сплав, позолоченный | Внешний проводник: | ≤3,5 мОм; Медный сплав, позолоченный |
| Изолятор: | Пей | КСВН: | ≤1.45 |
| Вносимая потеря: | ≤0,4 дБ | Кабель для спаривания: | Кабель с низкими потерями .086 |
| Температура: | -55°C ~125°C | Долговечность: | 500 циклов |
| Выделить: | Гнездовой фланцевый разъем SMPM 50 ГГц,радиочастотный разъем для аэрокосмической отрасли с сопротивлением 50 Ом,кабель с малыми потерями |
||

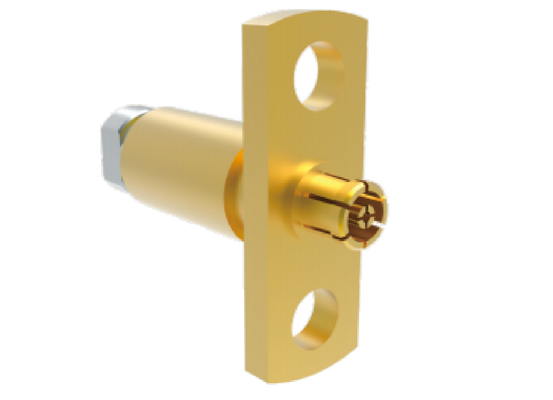

Гнездовое фланцевое крепление SMPM 50 Ом, 50 ГГц для кабелей с низкими потерями .086, радиочастотные разъемы для аэрокосмической отрасли
Разъем серии SMPM представляет собой сверхминиатюрный вставной ВЧ-коаксиальный разъем. Он отличается компактными размерами (меньше, чем серия SMP), легким весом и широкой полосой рабочих частот с максимальной рабочей частотой до 50 ГГц.Вилочный разъем доступен в двух типах интерфейса: с полной фиксацией и с гладким отверстием. Его соединение вслепую обеспечивает осевое и радиальное плавание сопрягаемой конструкции.Он подходит для передачи радиочастотных и микроволновых сигналов, а также для модульного плотного монтажа и широко используется в транспортных средствах, кораблях и спутниках.
Особенности конструкции SMPM радиочастотных разъемов для аэрокосмической отрасли
- Компактный дизайн
- Работа в диапазоне частот до 40 ГГц
- Прочная конструкция для надежности
- Доступны в нескольких конфигурациях: прямая, под прямым углом, на перегородке, на печатной плате и с фланцевым креплением.
- Низкий КСВ и вносимые потери
Интерфейс радиочастотных разъемов SMPM Aerospace
Гнездовое фланцевое крепление SMPM 50 Ом, 50 ГГц для кабелей с низкими потерями .086, радиочастотные разъемы для аэрокосмической отрасли
Модель №: СМПМ(М)-КФБ2-17
Технические данные:
| Предметы | СМПМ(М)-КФБ2-17 | |||
| Частотный диапазон | 0,04 ГГц~18 ГГц | 18 ГГц~26,5 ГГц | 26,5 ГГц~40 ГГц | 40 ГГц~50 ГГц |
| КСВН | ≤ 1,25 | ≤ 1,3 | ≤ 1,35 | ≤ 1,45 |
| Вносимая потеря | ≤ 0,25 дБ | ≤ 0,3 дБ | ≤ 0,35 дБ | ≤ 0,45 дБ |
Примечание. Пожалуйста, свяжитесь с отделом продаж для получения дополнительной информации о продукте.
Примечание. Пожалуйста, проверьте наш каталог, чтобы найти больше похожих моделей в соответствии с вашим применением.
Применение радиочастотных разъемов в аэрокосмической отрасли
Xi'an Elite Electronics специализируется на системных решениях по межсетевому соединению для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Приложения для электроники
Упаковка и доставка
Каждый аэрокосмический радиочастотный разъем SMPM тщательно упакован, чтобы обеспечить защиту во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию об отслеживании доставки.
