MSSM Женщина 2-отверстие фланца RF Коаксиальный соединитель длинная микро-полоска
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Покрытие золотом/пассивация | Импеданс: | 50Ω |
|---|---|---|---|
| сертификат: | ISO-9001-2015 | Диэлектрический: | ПЭИ/ПЛФ |
| Тип: | Соединитель RF | Половое положение: | Мужчина |
| Прочность: | 500 циклов | ||
| Выделить: | 2-створчатый коаксиальный соединитель фланца RF,женский коаксиальный соединитель фланца RF MSSM |
||
MSSM женская 2-отверстие фланцевая RF коаксиальная с длинным микро-полосы соединителя
Линейка продуктов MSSM включает высокопроизводительные миллиметровые разъемы, предназначенные для частот до 40 ГГц.Они оснащены воздушным интерфейсом натянутых соединений и взаимозаменяемы с SSMA серии разъемовКоннекторы серии MSSM отличаются компактным размером, небольшим весом, высокой частотой работы и надежной связью.Эти соединители широко используются в высокочастотных микроволновых измерениях и миллиметровых волновых приложениях.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | |
| Импеданс | 50Ω |
| Диапазон частот | DC ~ 40В ГГц |
| Диэлектрики Напряжение-сопротивление | 500VRMS* |
| Сопротивление изоляции | ≥5000 МΩ |
| VSWR | ≤1,07+0,007f |
| Уровень качества | Высокая производительность |
| Материалы и механические характеристики | |
| Центральный дирижер | БериллийБронзовая Gстарые покрытые |
| Внешний проводник | БериллийБронзовая Gстарые покрытыеПассивация из нержавеющей стали |
| ИзоляцияDэлектрический | PLF/PEI |
| Температурный диапазон | -55 ~ +125°C |
Особенности:
Структурный состав:
- Внутренний проводник: обычно изготовленный из позолоченной латуни или позолоченного бериллиевой меди, основная роль заключается в подключении интерфейса между кабелем и устройством для достижения взаимосвязи информации.
- Внешний проводник: обычно цилиндрическая розетка, играет роль в защите и фиксации разъема, чтобы предотвратить внешнюю связь на разъеме.
- Средний: обычные носители PTFE, PEI и воздушные носители, константа воздушных носителей низкая, поэтому соединитель имеет более высокую частоту разрыва.

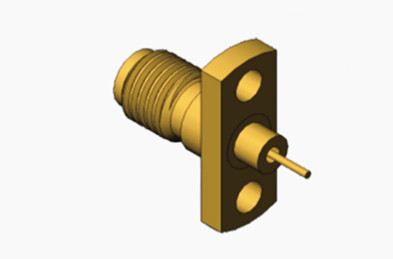

Оригинальное изображение MSSM женский 2-створчатый фланц RF коаксиальный с длинным микрополосочным разъемом
Применение:
- Оборудование для связи: RF коаксиальные разъемы играют роль мостового соединения в соединении RF-сигнала между антенной базовой станции и основным кабелем питания, а также между платами PCB и между устройствами и устройствами.
- Коммерческая аэрокосмическая промышленность: Благодаря своим хорошим характеристикам широкополосной передачи и разнообразию удобных методов подключения, радиочастотные коаксиальные разъемы также широко используются в коммерческой аэрокосмической промышленности.
- Инструментация: В области испытаний и измерений радиочастотные коаксиальные разъемы используются для подключения различного радиочастотного испытательного оборудования, такого как генераторы звука и сигнала, осциллоскопы и усилители.
