Разъем MSSM RF коаксиальный для полужесткого / гибкого миллиметрового волновода №1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Покрытие золотом/пассивация | Импеданс: | 50Ω |
|---|---|---|---|
| Сертификат: | ISO-9001-2015 | Диэлектрический: | ПЭИ/ПЛФ |
| Тип: | Соединитель RF | Половое положение: | Женщина |
| Прочность: | 500 циклов | ||
| Выделить: | MSSM женский коаксиальный соединитель RF,Разъем 1.0 мм RF для полужесткого кабеля,Гибкий коаксиальный разъем миллиметрового волновода |
||
1. Спутниковая связь: Спутниковая связь требует высокопроизводительных ВЧ-разъемов для обеспечения стабильной передачи сигнала, надежность и стабильность разъемов MSSM делают их идеальными для оборудования спутниковой связи.
Продуктовая линейка MSSM включает высокопроизводительные разъемы миллиметрового диапазона, способные работать на частотах до 40 ГГц. Эти разъемы используют резьбовые соединения с воздушным интерфейсом и совместимы с серией SSMA, предлагая универсальность. Серия MSSM отличается компактными размерами, легким дизайном, высокой рабочей частотой и надежным соединением. Следовательно, эти разъемы широко используются в высокочастотных микроволновых измерениях и приложениях миллиметрового диапазона.
Спецификация:
Примечание: Конкретные данные модели основаны на данных из спецификации продукта.
| Электрические характеристики | |
| Импеданс | 50Ω |
| Диапазон частот | DC~40ГГц |
| Диэлектрическая прочность | 500VRMS* |
| Сопротивление изоляции | ≥5000MΩ |
| КСВН | ≤1.07+0.007f |
| Класс качества | Высокопроизводительный класс |
| Материал и механические характеристики | |
| Центральный проводник | Бронза с золотым покрытием; Нержавеющая сталь, пассивированнаяИзоляция |
| Бериллиевая | Бронза с золотым покрытием; Нержавеющая сталь, пассивированнаяИзоляция D |
| ДиэлектрикPLF/PEIДиапазон температур | -55 ~ +125 |
| ℃ | Особенность:1. ВЫСОКАЯ НАДЕЖНОСТЬ: Разъемы MSSM известны своей высокой надежностью и стабильностью в различных условиях окружающей среды. Это необходимо для обеспечения непрерывности и надежности систем связи. |
2. Миниатюрный дизайн: Разъемы MSSM представляют собой миниатюрные ВЧ-разъемы для применений, где требуется экономия места, таких как мобильные устройства связи и небольшие антенны. Их компактный размер помогает достичь высокопроизводительных соединений в ограниченном пространстве.
3. Высокочастотные характеристики: Разъемы серии MSSM разработаны для поддержки частотного диапазона до 40 ГГц. Эта высокая частотная характеристика делает их идеальными для связи в миллиметровом диапазоне, радиолокационных систем и высокоточных ВЧ-приложений.
4. Взаимозаменяемость и совместимость: Разъемы MSSM совместимы с разъемами серии SSMA, что означает, что их можно использовать взаимозаменяемо, предоставляя пользователям большую гибкость и удобство. Эта совместимость позволяет пользователям выбирать наиболее подходящий тип разъема для своих конкретных потребностей.

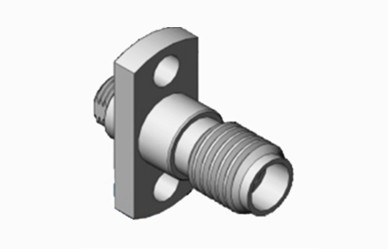

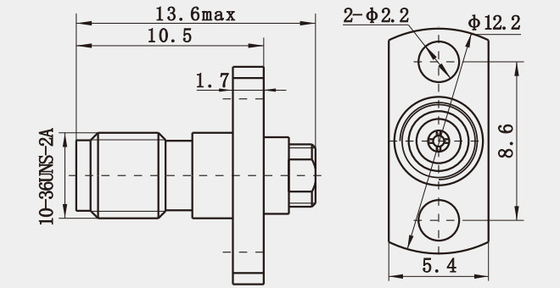

Контурный чертеж (мм) и изображение
Разъем MSSM Female RF Coaxial для 1# полужесткого/гибкого миллиметрового диапазонаПрименение:1. Спутниковая связь: Спутниковая связь требует высокопроизводительных ВЧ-разъемов для обеспечения стабильной передачи сигнала, надежность и стабильность разъемов MSSM делают их идеальными для оборудования спутниковой связи.
2. Высокоточное оборудование для ВЧ-измерений: в области ВЧ-тестирования и измерений точное соединение является ключом к обеспечению точности результатов измерений. Высокопроизводительные характеристики разъемов MSSM делают их подходящими для различных высокоточных приборов для ВЧ-измерений.
3. Базовые станции мобильной связи: базовые станции мобильной связи требуют большого количества ВЧ-разъемов для распределения и приема сигналов, миниатюрный дизайн и высокая надежность разъемов MSSM делают их идеальными для строительства и обслуживания базовых станций мобильной связи.
Каталог продукции:
ВЧ-адаптер
Волноводно-коаксиальный адаптер
| Стеклянно-металлические герметичные уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
| ВЧ-кабельные сборки |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем TNC |
| ВЧ-разъем типа N |
| ВЧ-разъем BNC |
| Разъемы миллиметрового диапазона (2,4 мм, 2,92 мм) |
| Другие ВЧ-адаптеры 1,0 мм |
1. ВЧ-адаптер 1,0 мм "мама-мама"
(Модель №: 1.0-KK)
2. ВЧ-адаптер 1,0 мм "папа-папа"
(Модель №: 1.0-JJ)
ПРИМЕЧАНИЕ:
У нас более 10 000 типов
Адаптер,если вы не нашли нужный вам разъем, пожалуйста, свяжитесь с нами, предоставив подробную информациюинформацию.
