Никельно покрытый N блок, женский фланцевый RF коаксиальный соединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KYFD1 | Половое положение: | Женщина |

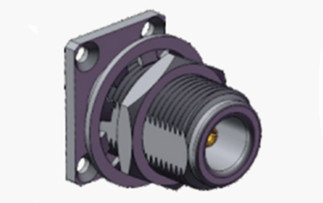

Никельно покрытый N блок, женский фланцевый RF коаксиальный соединитель
Коннекторы N-типа используют механизмы привязки винтовых нитей, обеспечивающие исключительную сопротивляемость вибрациям и оптимизированные электрические характеристики.наши передовые модели расширяют возможности работы до 18 ГГцЭти соединители поддерживают совместимость с различными типами радиочастотных кабелей и являются неотъемлемыми компонентами в авиационной электронике, аэрокосмических системах, радиолокационных сетях, микроволновых приложениях,инфраструктура цифровых коммуникаций, и точного измерительного оборудования.
Наша инженерная команда специализируется на разработке индивидуальных решений N-типа, соответствующих конкретным спецификациям.или конструкции для установки на фланце, мы предоставляем полностью настраиваемые адаптеры и разъемы для удовлетворения ваших конкретных потребностей.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

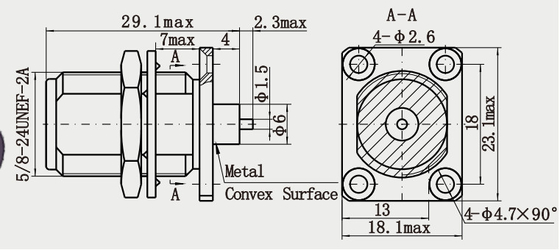

Подробный рисунок
Особенности:
1Конструкция натяжной сцепки: надежное соединение с помощью вращающегося затягивания, обеспечивающее хорошую механическую стабильность и сопротивление вибрациям, подходящее для вибрационных сред (например, аэрокосмических,автомобильное оборудование).
2. Мульти-монтаж: поддерживает прямую, правый угол, фланцевую или блокадную конфигурацию для удовлетворения различных потребностей в пространстве.
Применение:
1Радиовещание и радио и телевидение
Трансляционный телевизионный передатчик: используется для подключения передатчика к антенне для передачи высокочастотных радиочастотных сигналов (например, полос UHF/VHF) для обеспечения стабильного охвата сигнала34.
Сети кабельного телевидения: в кабельных системах распределения используются разъемы типа N для подключения коаксиальных кабелей к оборудованию для поддержки передачи аналоговых/цифровых сигналов3.
2. Испытательные и измерительные приборы
Анализатор векторной сети/анализатор спектра: используется в качестве стандартного интерфейса для подключения испытываемого устройства к инструменту для поддержки высокоточного тестирования сигнала (например, постоянного тока до 18 ГГц) 14.
Генераторы/осциллоскопы сигналов: для ввода/вывода радиочастотного сигнала для обеспечения низкого отражения и низких потерь1
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
