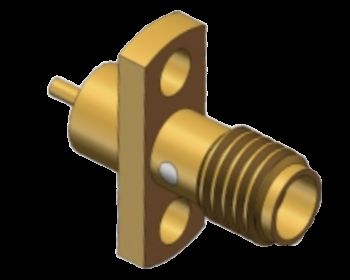

50 Омский фланцевой монтаж SSMA / Mini SMA женский RF коаксовый разъем до 18 ГГц
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | SSMA-KFD2 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| Номинальное напряжение: | 250В | ДВВ: | 750В |
| Сопротивление изоляции: | ≥5000МОм | Центральный дирижер: | Медный сплав, позолоченный |
| Внешний проводник: | Медный сплав, позолоченный | Метод крепления: | фланцевое крепление с 2 отверстиями |
| Изоляторы: | ПТФЭ | Образцы: | В наличии, в наличии |
| Выделить: | 50 Ом SSMA RF соединитель,Мини SMA женский RF-коннектор,SSMA RF Коаксовый соединитель |
||
Разъем SSMA / Mini SMA RF Coax Microstrip с фланцевым креплением до 18 ГГц
Спецификации продукта
| Атрибут | Значение |
|---|---|
| Название продукта | Разъем SSMA RF Female Microstrip |
| Модель | SSMA-KFD2 |
| Диапазон частот | 0,3 МГц-18 ГГц |
| Импеданс | 50 Ом |
| Номинальное напряжение | 250 В |
| DWV | 750 В |
| Сопротивление изоляции | ≥5000 МОм |
| Центральный проводник | Медный сплав, позолоченный |
| Внешний проводник | Медный сплав, позолоченный |
| Метод крепления | Фланцевое крепление на 2 отверстия |
| Изоляторы | PTFE |
| Образцы | В наличии, доступны |
Обзор продукта
Разъемы SSMA RF представляют собой компактные версии интерфейса SMA, примерно на 70% меньше традиционных разъемов SMA. Эти высокопроизводительные разъемы обладают следующими характеристиками:
- Компактный размер с широким частотным диапазоном
- Превосходные механические и электрические характеристики
- Высокая надежность в требовательных приложениях
- Резьбовое соединение (10-36UNF-2)
- Характеристический импеданс 50 Ом
- Рабочая частота до 30 ГГц
Идеально подходящие для высокоточного передачи микроволновых сигналов, разъемы SSMA RF широко используются в микроволновой связи, измерительном оборудовании, аэрокосмической отрасли, радарах и электронике.
У нас есть такие конструкции, как обжимные кабельные разъемы, паяные кабельные разъемы, зажимные кабельные разъемы, фланцевые разъемы на 2 отверстия, фланцевые разъемы на 4 отверстия, разъемы для печатных плат с 4 ножками и сквозным отверстием, фланцевые разъемы, переходники SSMA в серии, переходники SSMA между сериями.
Размеры интерфейса
Размеры фланцевого крепления на 2 отверстия: SSMA-KFD2
Габаритные размеры фланцевого разъема SSMA RF Female из медного сплава с фланцевым креплением на 2 отверстия (единица измерения: мм)
Доступные варианты
Мы предлагаем аналогичные модели с:
- Корпус из медного сплава или нержавеющей стали
- Различная общая длина
- Различная длина изоляции/металлической выпуклой поверхности
- Различная длина и диаметр штырей (0,88 мм, 0,6 мм, 0,5 мм, 0,3 мм и т. д.)
Другие аналогичные модели или больше моделей, пожалуйста, проверьте наш каталог. Для каждой модели в нашем каталоге некоторые есть в наличии, некоторые отсутствуют, но большинство из них мы можем организовать производство как можно скорее.
Применение
Xi'an Elite Electronic является ведущим производителем системных решений для межсоединений, обслуживающим:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Электронные приложения
Наши высококачественные продукты используют лучшие материалы и строгие процессы для обеспечения долговечности и надежности в суровых условиях.
Упаковка и доставка
Упаковка: Каждый фланцевый разъем SSMA RF тщательно упаковывается в защитные картонные коробки для обеспечения безопасной транспортировки.
Доставка: Мы используем надежные курьерские службы с предоставлением номеров отслеживания для всех отгрузок, чтобы обеспечить своевременную и безопасную доставку.
