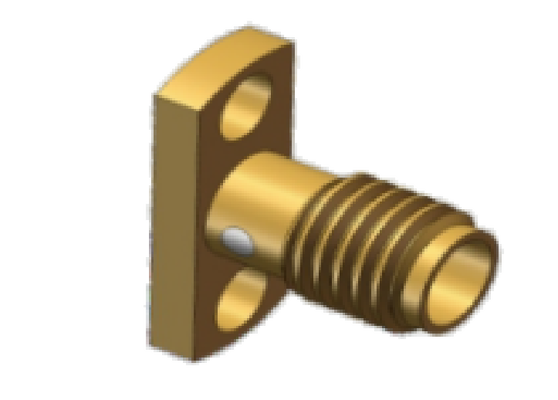

Позолоченный медный сплав SSMA гнездо 2 отверстия Фланцевый монтаж до 18 ГГц. Используется для систем микроволновой связи
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Микрополосковый разъем SSMA с внутренней резьбой для фланцевого монтажа | Модель: | ССМА-КФД131 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Жилье: | Нержавеющая сталь, Пассивация |
| Контакты: | Медный сплав, золотое покрытие | Изолятор: | ПТФЭ |
| Сопротивление изоляции: | >5000МОм | ДВВ: | 750В |
| Неотвратимость: | 50 Ом | Температура: | -55℃～+125℃ |
| В наличии: | Образцы на складе | ||
| Выделить: | Позолоченный SSMA RF соединитель,Фланцевый разъем из медного сплава,Разъем для микроволновой связи 18 ГГц |
||
Описание продукта:
|
Электрические характеристики
|
||
|
Импеданс
|
50Ω
|
|
|
Диапазон частот
|
DC~18GHz
|
|
|
Номинальное напряжение
|
250VRMS
|
|
|
Диэлектрическое напряжение-сопротивление
|
750VRMS
|
|
|
Сопротивление изоляции
|
≥5000MΩ
|
|
|
|
Внешний проводник
|
Нормальное≤2.5mΩ
|
|
Центральный проводник
|
Нормальное≤4mΩ
|
|
|
КСВ
|
≤1.3
|
|
| КСВ | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Прямой | ≤1.3 | ≤1.35 | ≤1.4 | |
| Прямой угол | ≤1.3 | |||
| Адаптер | ≤1.3 | ≤1.35 | ≤1.4 | |
| Другое | ≤1.3 |
Габаритные размеры разъема SSMA RF с позолотой из медного сплава, с фланцевым креплением, модель: SSMA-KFD131
Применение:
Xi'an Elite Electronic является ведущим производителем RF-разъемов и адаптеров, компонентов для микроволновых/волноводных устройств и кабельных сборок, обслуживая аэрокосмическую, авиационную, навигационную, спутниковую, радиолокационнуюсвязьобласти более 23 лет.
Кастомизация:
Услуги по индивидуальному изготовлению продукта для SSMP Female Flange Mount по чертежу:
Торговая марка: ELT
Минимальный объем заказа: 200 шт.
Цена: Зависит от количества
Пожалуйста, отправьте нам чертеж или детали, и мы поручим нашему инженеру провести оценку, или мы порекомендуем альтернативную модель или предложим вам наше решение.
Мы также можем предложить индивидуальное изготовление разъемов, таких какSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, RF-нагрузки, Антенны, Фильтры, Разветвители питания, Ответвители...
Упаковка и доставка:
Упаковка для:
1 шт./ маленький пластиковый пакет
10 шт./ большой пластиковый пакет
100 шт./ картонная коробка
Разъем SSMA RF с фланцевым креплением поставляется надежно упакованным в небольшую картонную коробку для обеспечения его защиты во время транспортировки. Коробка маркирована названием продукта и спецификациями для легкой идентификации.
