1 пин герметический 50 Ом стеклянные к металлическим уплотнительные соединители RF обратная связь для пользовательских упаковок
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| Фирменное наименование: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Выделить: | Специальные пакеты Металлические уплотнители,50 Ом стекло-металл уплотнительные соединители,1 пин герметические разъемы |
||

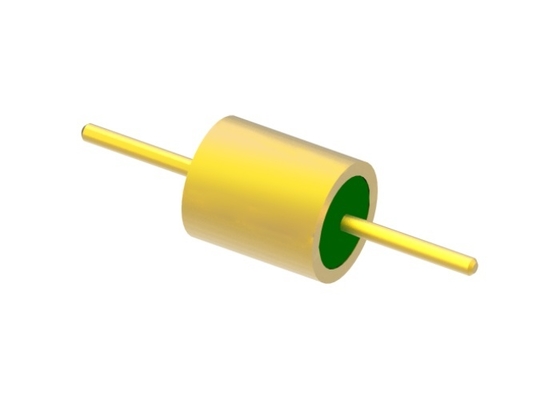

Одноконтактные герметичные 50-омные стеклянно-металлические уплотнения, ВЧ-проходные для нестандартных корпусов
Спецификация наJM5065:
| Название продукта | Герметичные стеклянно-металлические уплотнения |
| Импеданс | 50 Ом, ВЧ |
| Тип | 1 контакт |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и контакта | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7050 или 7070 или DM308
Зеленый или Белый
|
| Диапазон частот | DC-18 ГГц |
| КСВН | 1.35 |
| Выдерживаемое напряжение | ≥500 В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 куб.см/сек He при 1 атм |
| Сопротивление изоляции | ≥2000MΩ |
| Рабочая температура | -65℃~+260℃ |
Введение
Герметичные стеклянно-металлические уплотнения, ВЧ/DC проходные /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи микроволновых сигналов, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметизации. Они являются одним из наиболее важных компонентов в герметизирующих компонентах.
Стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями используется в качестве изоляционного и поддерживающего материала. Корпус и проводник изготовлены из Ковар сплав, который спекается при высокой температуре, а поверхность позолочена. Центральный проводник имеет различные варианты подключения, такие как припайка золотой проволокой, пайка и сопряжение и т. д. Стеклянные изоляторы небольшие, легкие, герметичные, высоконадежные и широко распространены в электронной промышленности в последние годы.
Особенности:
-Малый размер
-Легкий вес
-Герметичность
-Стабильное качество и высокая надежность
-Внутренний проводник: припайка золотой проволокой, пайка и метод сопряжения на выбор
Применение:
Широкая область применения в электронных корпусах, электронной контрмере, спутниках, ракетах, радарах и других областях в военной, авиационной, аэрокосмической и автомобильной промышленности. Может использоваться с SMA, миллиметровыми волновыми продуктами.
Преимущества:
-Военный класс с позолотой 1,27 мкм
-Строгий контроль допусков
-Стандартный и нестандартный дизайн на выбор.
-Высококачественные экономичные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка нестандартных продуктов
Список продуктов:
| 50Ω ВЧ одноконтактная серия JM | Выбор пайки, сопряжения и соединения |
| 50Ω ВЧ одноконтактная стандартная серия JM | Выбор пайки, сопряжения и соединения |
| 50Ω ВЧ одноконтактная нестандартная серия JM | Выбор пайки, сопряжения и соединения |
| DC одноконтактная серия JK | Выбор пайки и соединения |
| DC одноконтактная стандартная серия JK | Выбор пайки и соединения |
| DC одноконтактная нестандартная серия JK | Выбор пайки и соединения головкой гвоздя |
|
Многоконтактный разъем серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Нестандартные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов Герметичных стеклянно-металлических уплотнительных разъемов, если разъем, который вы используете, не найден, свяжитесь с нами, предоставив свои данные.
