Многоконтактный позолоченный 4-контактный разъем с герметичными соединителями MC-677-JH для стекла 7052
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Золото | Приколоть: | Мультипин |
|---|---|---|---|
| PIN -код: | 4 булавки | Материал стекла: | 7052,7070 |
| Гермекация: | <1.01325 x 10e-08 std.cc/s | Сертификат: | ROHS ISO-9001-2015 |
| упаковка: | Стекло до металлических уплотнений | Фирменное наименование: | ELT(Elite) |
| ОДМ: | может быть настроен в соответствии с вашим требованием | ||
| Выделить: | 4-контактный позолоченный разъем,герметичный стеклометаллический разъем,стеклогерметичный разъем MC-677-JH |
||

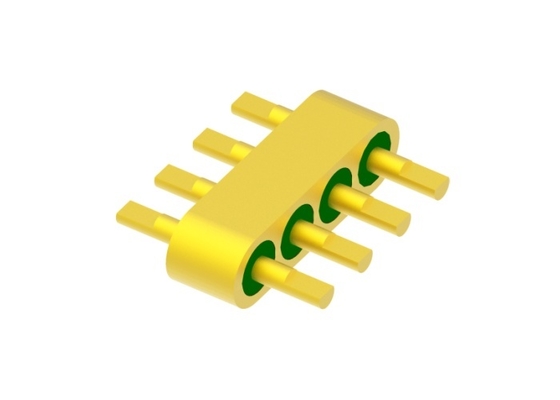

4-контактный герметичный многоконтактный разъем с поверхностью для пайки
Спецификация MC-677-JH:
| Наименование продукта | Герметичный 4-контактный разъем с поверхностью для пайки |
| Импеданс | Н/Д |
| Тип | 4 контакта |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и контактов | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7070
Зеленый
|
| Диапазон частот | Н/Д |
| КСВ | Н/Д |
| Испытательное напряжение | ≥100В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 ccHe/сек @ 1 атм |
| Сопротивление изоляции | ≥2000 МОм |
| Рабочая температура | -65°C~+260°C |
Подробное изображение (мм) MC-677-JH
Каталог-Герметичные уплотнения стекло-металл.pdf
Оптимальные герметичные уплотнения-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
Другие герметичные 4-контактные разъемы
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
Введение
Герметичные RF/DC проходные изоляторы стекло-металл /Многоконтактные разъемы /Разъем также называется стеклянный изолятор. Они в основном используются для передачи микроволновых сигналов, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критических компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, а поверхность позолочена. Центральный проводник имеет различные типы выводов, такие как золотая проволочная связь, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, высоконадежны и в последние годы широко используются в электронной промышленности.
Особенности:
-Малый размер
-Легкий вес
-Герметичность
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор между золотой проволочной связью, пайкой и соединением
Применение:
Широкий спектр применения в электронных корпусах, спутниках, радарах и других устройствах в авиационной, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметровыми волнами.
Преимущества:
-Позолота 1,27 мкм
-Строгий контроль допусков
-Стандартные и индивидуальные конструкции на выбор.
-Высоко экономичные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов
Список продуктов:
| 50 Ом RF одноконтактные серии JM | Выбор пайки, соединения и проволочной связи |
| 50 Ом RF одноконтактные стандартные серии JM | Выбор пайки, соединения и проволочной связи |
| 50 Ом RF одноконтактные нестандартные серии JM | Выбор пайки, соединения и проволочной связи |
| DC одноконтактные серии JK | Выбор пайки и проволочной связи |
| DC одноконтактные стандартные серии JK | Выбор пайки и проволочной связи |
| DC одноконтактные нестандартные серии JK | Выбор пайки и проволочной связи с головкой |
|
Многоконтактные разъемы серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов герметичных разъемов стекло-металл, если вы не нашли нужный разъем, пожалуйста, свяжитесь с нами, предоставив ваши данные.
