50 Омм RF одноприкосновный заголовок герметическое стекло к металлическому уплотнению M2516-71
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Золото | Сертификат: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Материал: | Ковар 4J29 | Приколоть: | Одиночная булавка |
| Стекло: | 7052,7070, DM308 | Гермекация: | <1.01325 x 10e-08 std.cc/s |
| упаковка: | Стекло до металлических уплотнений | Форма: | спекающее стекло до металлического уплотнения Ковара |
| Фирменное наименование: | ELT(Elite) | Размер: | может быть настроен в соответствии с вашим требованием |
| Выделить: | Радиочастотный заголовок с одноприкосновением 50 Ом,M2516-71 Заголовок с одноцепочкой |
||

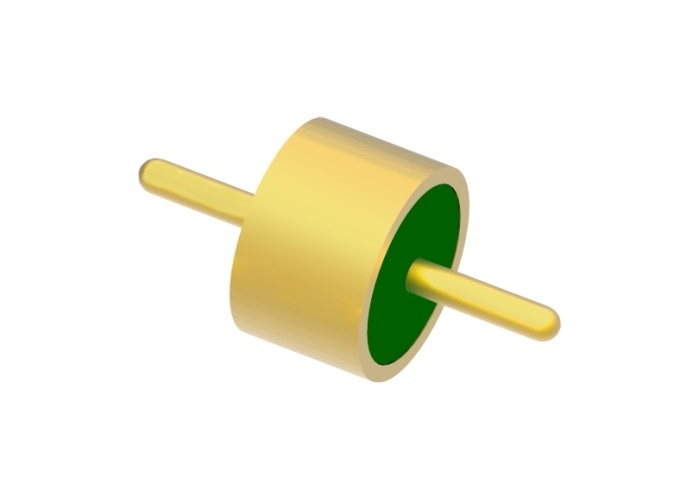

Одноконтактное герметичное стеклометаллическое уплотнение 50 Ом ВЧ с поверхностью для золотой проволочной сварки
Спецификация M2516-71:
| Наименование продукта | Герметичные стеклометаллокерамические уплотнения |
| Импеданс | 50 Ом ВЧ |
| Тип | 1 контакт |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и контакта | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7050 или 7070 или DM308
Зеленый или белый
|
| Диапазон частот | DC-18ГГц |
| КСВН | 1.35 |
| Испытательное напряжение | ≥500В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с |
| Сопротивление изоляции | ≥2000 МОм |
| Рабочая температура | -65℃~+260℃ |
Особенности:
-Малый размер
-Легкий вес
-Герметичность
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор метода золотой проволочной сварки, пайки и соединения
Применение:
Широкий спектр применения в электронных корпусах, спутниках, радарах и других областях в военной, авиационной, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметрового диапазона.
Преимущества:
-1.27 мкм золотое покрытие
-Строгий контроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высоко экономичные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов

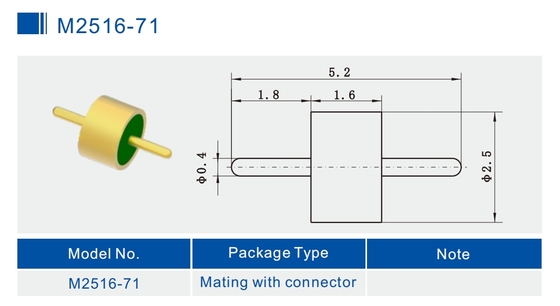

Подробное изображение (мм) M2516-71
Каталог-Герметичные стеклометаллокерамические уплотнения.pdf
Герметичные стеклометаллокерамические ВЧ/DC проходные изоляторы /Многоконтактные разъемы /Разъем также называется стеклянный изолятор. Они в основном используются для передачи микроволновых сигналов, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критических компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, а поверхность позолочена. Центральный проводник имеет различные варианты терминации, такие как золотая проволочная сварка, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и широко используются в индустрии производства электроники в последние годы.
Список продуктов:
| 50 Ом ВЧ одноконтактные серии JM | Выбор пайки, соединения и сварки |
| 50 Ом ВЧ одноконтактные стандартные серии JM | Выбор пайки, соединения и сварки |
| 50 Ом ВЧ одноконтактные нестандартные серии JM | Выбор пайки, соединения и сварки |
| DC одноконтактные серии JK | Выбор пайки и сварки |
| DC одноконтактные стандартные серии JK | Выбор пайки и сварки |
| DC одноконтактные нестандартные серии JK | Выбор пайки и сварки с головкой гвоздя |
|
Многоконтактные разъемы серии JMC
|
1-9 контактов с 1-3 рядами на выбор |
| Индивидуальные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов герметичных стеклометаллокерамических разъемов, если вы не нашли нужный разъем, пожалуйста, свяжитесь с нами, предоставив ваши данные.
