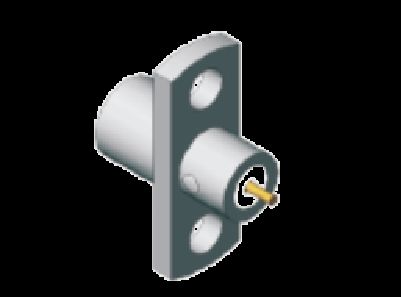

Нержавеющая сталь SMP Male Half Detent Panel Mount SMP Plug 2 Hole Flange Mount Limited Detent Frequency Up To 18GHz

Описание продукта:

РЧ-разъем SMP — это миниатюрный коаксиальный РЧ-разъем с защелкивающимся соединением, разработанный для высокочастотных приложений до 40 ГГц. Он известен своим компактным размером и надежной работой, что делает его идеальным для использования в различных электронных устройствах, системах, связи, стационарных системах, радарах и т. д. для соединения между платами. Он может сэкономить больше места для монтажа, чтобы реализовать высокоплотное соединение плат. Вилка имеет три конструкции: полное стопорное кольцо, ограниченное стопорное кольцо (также называемое полустопорным, половинным стопорным) и гладкий канал (включая «рукав ловца»).

В зависимости от различных применений пользователь может выбрать вилку с различными конструкциями. Когда пользователю не требуется частотная интерференция, он может выбрать полное стопорное кольцо. Полное стопорное кольцоимеет максимальную силу удержания соединения, лучшую устойчивость к вибрации и ударную характеристику. Он обычно используется для соединения кабелей.

Когда пользователю требуется многократное вставление, он может использовать ограниченное стопорное кольцо (также называемое полустопорным, половинным стопорным).сила удержания средняя наоснове гладкой конструкции канала. Он широко используется для сборки печатных плат и соединений с глухим сопряжением.

Когда пользователю требуется больше или необходимо установить много РЧ-разъемов SMP, он может выбрать гладкую конструкцию канала. Гладкий каналимеет одинаковые силы зацепления и расцепления и допускает осевые и радиальные несоответствия. Он часто используется в соединениях с глухим сопряжением.

Габаритные размеры мужского разъема SMP из нержавеющей стали с ограниченным стопорным кольцом (единица измерения: мм):SMP-JFD127G

Другая нержавеющая стальРазъем SMP RF, вилка, 2 отверстия, для монтажа на панельАналогичная модель: серия SMP-JFD129G

Другая нержавеющая стальРазъем SMP, вилка, 2 отверстия, для монтажа на панельАналогичная модель: серия SMP-JFD19G, в этой серии у нас также есть интерфейс с гладким каналом.

Больше продуктов, пожалуйста, свяжитесь с нами свободно для каталога фланцевых разъемов SMP по адресу sales3@xa-elite.com.cn

Применение:

Xi'an Elite Electronic является ведущим производителем РЧ-разъемов и адаптеров, компонентов СВЧ/волноводов и кабельных сборок, обслуживающим аэрокосмическую, авиационную, навигационную, спутниковую, радиолокационнуюсвязьобласти более 23 лет.

Кастомизация:

Доступны услуги по индивидуальной настройке продукта для РЧ-разъема SMP:

Торговая марка: ELT

Минимальный объем заказа: 200 шт.

Цена: зависит от количества

Пожалуйста, отправьте нам чертеж или детали, и мы попросим нашего инженера провести оценку, или мы порекомендуем альтернативную модель или предложим наше решение.

Мы также можем предоставить индивидуальную настройку разъемов, таких какSMA, SSMA, SMP, SSMP (SMPM), CSMP (SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 мм, 2,4 мм, 1,85 мм, разъемы Micro D,РЧ-нагрузки,Антенны, Фильтры, Разветвители питания, Ответвители.

Упаковка и доставка:

Упаковка для РЧ-разъема SMP:

1 шт./ маленький пластиковый пакет

10 шт./ большой пластиковый пакет

100 шт./ картонная коробка

РЧ-разъем SMP упакован в небольшую картонную коробку для обеспечения его защиты во время транспортировки. Коробка маркирована названием продукта и спецификациями для легкой идентификации.

Для доставки мужской РЧ-разъем SMP помещается в картонную коробку. Мы предоставим номер отслеживания после отправки.
