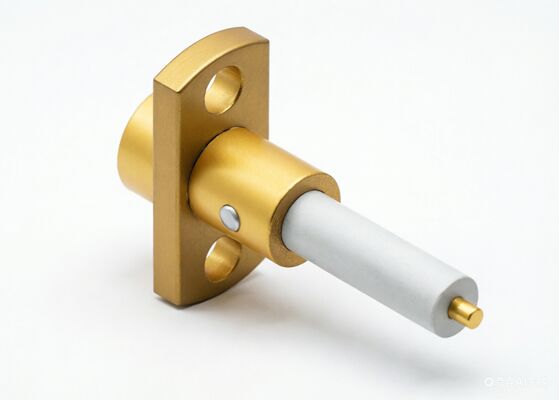

50-омный штекер SMP прямой, фланец с 2 отверстиями, ВЧ-разъем SMP до 18 ГГц, конструкция с защелкой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | СМП РЧ-разъем | Контакт Центра: | Медный сплав, позолоченный |
|---|---|---|---|
| Оболочка: | Медный сплав, позолоченный | Пол: | мужская штепсельная вилка |
| Независимость: | 50Ом | Номинальное напряжение: | 170 В |
| ДВВ: | 500В | Сопротивление изоляции: | 5000 Ом |
| Монтаж: | фланцевое крепление с 2 отверстиями | Поверхность: | Ограниченная фиксация |
| Частота: | Постоянный ток ~ 18 ГГц | Температурный диапазон: | -55℃~+125℃ |
| Диэлектрик: | ПТФЭ | Образцы: | В наличии, на складе |
| Выделить: | 50-омный ВЧ-разъем SMP,Штекер SMP на фланце,18-гигагерцовый разъем SMP с защелкой |
||
Описание продукта:
50-омный штекер SMP Male, прямой, с фланцевым креплением на 2 отверстия, ВЧ-разъем SMP до 18 ГГц, с защелкивающимся соединением
Обеспечьте высокую частотную надежность ваших испытательных и коммуникационных систем с помощью ВЧ-разъемов SMP от Elite Electronics. Эти прецизионно разработанные компоненты поддерживают частоты до 40 ГГц, обеспечивая превосходную целостность сигнала в требовательных условиях. Инновационный механизм защелкивающегося соединения устраняет необходимость в инструментах, резьбе или гаечных ключах, обеспечивая быстрое соединение и разъединение без инструментов, что значительно сокращает время установки и упрощает полевые работы.
Для удовлетворения разнообразных механических и экологических требований современной электроники серия предлагает универсальные конфигурации, включая прямые и угловые варианты. Независимо от того, связана ли ваша область применения с кабельными сборками, монтажом на печатную плату, фланцевым монтажом или требует герметизации и гидроизоляции, наши ВЧ-разъемы SMP предлагают индивидуальное решение.
Ключевым отличием является выбор конструкций внутренних проводников штекеров male, разработанных для соответствия конкретным требованиям к жизненному циклу и плотности размещения:
●
Полная фиксация: Разработано для постоянных или полупостоянных установок, где критически важна максимальная сила удержания и не требуется частое соединение.
●
Ограниченная фиксация: Оптимизировано для применений, требующих регулярного обслуживания, частого отключения и реконфигурации, обеспечивая баланс между удержанием и простотой использования.
●
Гладкий канал: Разработано для сборки "плата-плата" с высокой плотностью размещения, где пространство ограничено, а несколько разъемов расположены в непосредственной близости.
Сила вставки и извлечения следует порядку: Полная фиксация > Ограниченная фиксация > Гладкий канал, что позволяет инженерам точно выбирать правильный механический интерфейс для своих конкретных потребностей.
Габаритные размеры прямого штекера male ВЧ-разъема SMP Серия SMP-JFD12:
Примечание 1: Глубина соединения 2,79 мм
Применение:
Xi'an Elite Electronics является ведущим производителем ВЧ/СВЧ/волноводных разъемов, адаптеров & кабельных сборокобслуживающим аэрокосмическую, авиационную, навигационную, спутниковую, радиолокационную, коммуникационную и электронную промышленность. Упаковка и доставка:
Упаковка:
Размеры упаковки: Внешняя небольшая коробка размером L 26,5*Ш 18,5*В 14 см
Доставка:
Срок доставки: 5-10 рабочих дней для имеющихся на складе
ВЧ-разъемов SMP. Для нового производства потребуется около 6-10 недель. Указанное нами время доставки является консервативным для обеспечения качества продукции перед отгрузкой.Наши продукты "Золотой бык":
