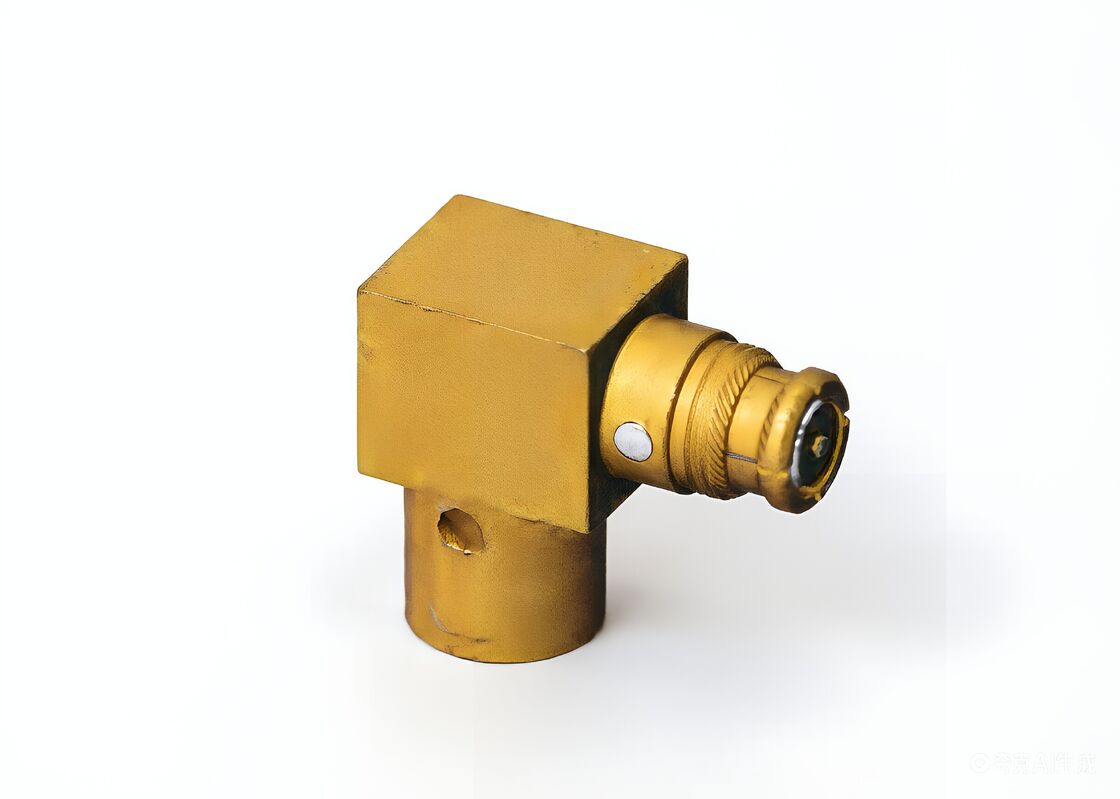

Угловое гнездо SMP, 50 Ом, 18 ГГц, 40 ГГц, для кабеля CXN3507

Большие изображения : Угловое гнездо SMP, 50 Ом, 18 ГГц, 40 ГГц, для кабеля CXN3507 Лучшая цена

Подробная информация о продукте:

Место происхождения:	Xi'an, Китай
Фирменное наименование:	ELT
Сертификация:	ISO Certificates
Номер модели:	СМП-KW507-2

Оплата и доставка Условия:

Количество мин заказа:	В наличии по требованию
Цена:	Depending on the quantity
Упаковывая детали:	1 шт/пластиковый пакет;10 шт/больший пластиковый пакет;100 шт/картон
Время доставки:	5-10 рабочих дней после оплаты
Условия оплаты:	T/T или LC
Поставка способности:	Как требования

контакт

Подробное описание продукта

Название продукта:	SMP прямоугольный разъем-розетка	Пол:	Женский
Модель:	СМП-KW507-2	Частотный диапазон:	0,3 МГц-18 ГГц
Жилье:	Медный сплав, позолота	Контакты:	Медный сплав, золотое покрытие
Изолятор:	ПТФЭ	Сопротивление изоляции:	>5000МОм
ДВВ:	500В	Неотвратимость:	50 Ом
Температура:	-55℃～+125℃	Тип кабеля:	CXN3507
в наличии:	>200 шт.
Выделить:	SMP прямоугольный женский разъем 50 Ом , SMP RF соединитель 18 ГГц 40 ГГц , Кабельный разъем SMP с гарантией

Описание продукта:

SMP-коннекторы - это миниатюрные коаксиальные RF-коннекторы, предназначенные для высокочастотных приложений до 40 ГГц. Их компактная конструкция позволяет осуществлять высокоплотные межконтактные соединения,что делает их широко используемыми в коммуникацияхМужская розетка доступна в трех конфигурациях: полный разряд, ограниченный разряд и гладкий разряд, оптимизированный соответственно для высокой силы удержания.Частые циклы спаривания, и применения слепого сочетания, таким образом, удовлетворяя разнообразным требованиям к сборам ПКБ и кабелей.

Электрические характеристики
Импеданс	50Ω
Диапазон частот	DC ~ 40 ГГц
Номинальное напряжение	170VRMS
Диэлектрики Напряжение-сопротивление	500VRMS
Сопротивление изоляции	≥ 5000 МΩ
Сопротивление на контакт	Внешний проводник	Нормальный ≤ 2,5 мΩ
	Центральный дирижер	Нормально≤6mΩ
VSWR	≤ 1.3

VSWR		DC ~ 18 ГГц	18 ГГц ~ 26,5 ГГц	26.5 ~ 40 ГГц
	Прямой.	≤ 1.25	≤ 1.3	≤ 1.4
	Прямой угол	≤ 1.3
	Адаптер	≤ 1.25	≤ 1.3	≤ 1.4
	Прочие	≤ 1.3

Контурный размер кабеля SMP Jack CXN3506, модель:SMP-KW507-2 До 18 ГГц 40 ГГц

Угловое гнездо SMP, 50 Ом, 18 ГГц, 40 ГГц, для кабеля CXN3507 0

Сборки кабелей SMP для вашей справки:

Модель кабеля:CXN 3507

ОД кабеля:3.6 мм

Цвет кабеля:Серое

Частота:до 18 ГГц, 40 ГГц

У нас также есть прямые, фланцевые кабельные разъемы SMP, модель SMP:SMP-K507 До 18 ГГц, 40 ГГц

Модель кабеля:CXN 3507

ОД кабеля:3.6 мм

Цвет кабеля:Серое

Угловое гнездо SMP, 50 Ом, 18 ГГц, 40 ГГц, для кабеля CXN3507 2

Угловое гнездо SMP, 50 Ом, 18 ГГц, 40 ГГц, для кабеля CXN3507 3

Больше продуктов и подробная спецификация, пожалуйста, свяжитесь с нами свободно.

Применение:

Xi'an Elite Electronic является ведущим производителем RF соединителей и адаптеров, микроволновых / волноводов компонентов и кабельных сборов, обслуживающих в аэрокосмической, авиационной, навигационной, спутниковой, радиолокационной,коммуникацииполе более 23 лет.

Угловое гнездо SMP, 50 Ом, 18 ГГц, 40 ГГц, для кабеля CXN3507 4

Настройка:

Услуги по настройке продукции для разных длинных SMP-коннекторов доступны:

Марка: ELT

MOQ: 200 шт.

Цена: в зависимости от количества

Пожалуйста, присылайте нам чертеж или детали, и мы позволим нашему инженеру организовать оценку или мы рекомендуем нам альтернативную модель или предоставим вам наше решение.

Мы также можем предоставить настройки для разъемов, таких какSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2,92 мм, 2,4 мм, 1,85 мм, Micro D Connectors,РЧ-нагрузки,Антенны, фильтры, разделители мощности, сцепление.

Упаковка и перевозка:

Упаковка прямых соединителей SMP:

1 шт/ маленький пластиковый пакет

10 штук/больший полиэтиленовый пакет

100 штук/ картонная коробка

SMP Straight Connectors надежно упакованы в небольшую картонную коробку, чтобы обеспечить защиту во время доставки.Коробка помечена названием продукта и спецификациями для легкой идентификации.

Угловое гнездо SMP, 50 Ом, 18 ГГц, 40 ГГц, для кабеля CXN3507 5

Для доставки, SMP соединители помещены в Caron.
