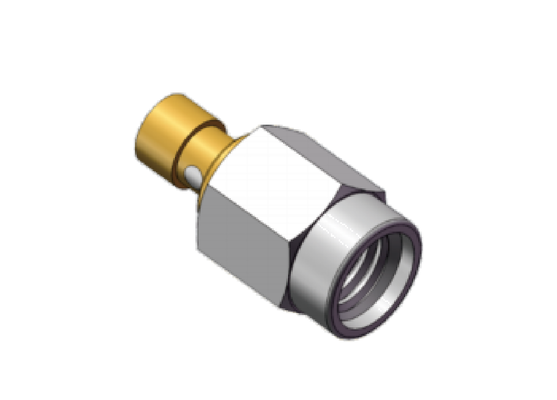

50 Ω 18GHz Mini SMA Male SSMA RF Коаксиальный соединитель соединительного кабеля CXN3506 MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | ССМА-J506G |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Нержавеющая сталь, пассивация |
| Кабель для спаривания: | CNX3506, MF108A | Изоляторы: | ПТФЭ |
| Образцы: | В наличии | ||
| Выделить: | 50 Ω 18 ГГц SMA мужской разъем,Коаксиальный соединитель SSMA RF MF108A,Кабель Mini SMA CXN3506 |
||
50 Ом 18 ГГц SSMA RF разъем для кабеля CXN3506, MF108A (наружный диаметр кабеля 2,3 мм)
Высокочастотные характеристики до 18 ГГц
RF разъем SSMA является миниатюрной версией разъема SMA, разработанной на 30% меньше при сохранении превосходных эксплуатационных характеристик. Благодаря резьбовому соединению (10-36UNF-2) и волновому сопротивлению 50 Ом, эти разъемы поддерживают частоты до 30 ГГц.
Ключевая особенность:
- Компактный дизайн - на 30% меньше стандартных разъемов SMA
- Широкий диапазон частот до 30 ГГц
- Высокая надежность для требовательных применений
- Доступны в различных конфигурациях: прямые, угловые, фланцевые и с креплением на панель
- Резьбовая втулка/корпус из нержавеющей стали для долговечности
Интерфейс RF разъемов SSMA
RF разъем SSMA, штекер, для коаксиального кабеля, размеры:
Модель №: SSMA-J506G (для кабеля CXN3506, MF108A, наружный диаметр кабеля 2,3 мм)
Модель: SSMA-J506G-2 (для кабеля CXN3506, MF108A, наружный диаметр кабеля 2,3 мм)
Модель: SSMA-J506G-4 (для кабеля CXN3506, MF108A, наружный диаметр кабеля 2,3 мм)
Применение
Xi'an Elite Electronics специализируется на комплексных решениях для межсоединений для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Электронные приложения
Упаковка и доставка
Каждый RF разъем SSMA тщательно упаковывается для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию для отслеживания после отправки.
