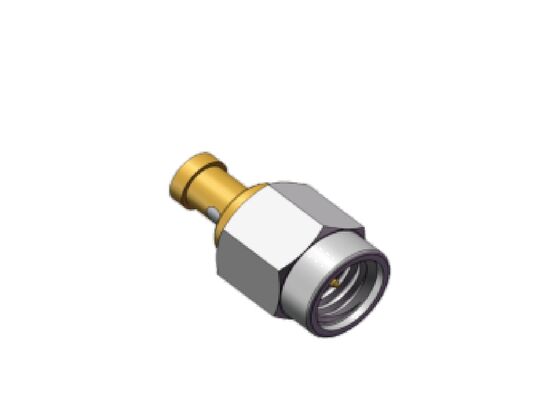

50 Ом, 3 ГГц, прямой мини-SMA, штекер SSMA, RF-коаксиальный разъем, соединяющий 7-жильный гибкий кабель с многожильным проводником
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | ССМА-J2G |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-3 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Нержавеющая сталь, пассивация |
| Кабель для спаривания: | Гибкий кабель SFF-50-1 | Изоляторы: | ПТФЭ |
| Образцы: | В наличии | ||
| Выделить: | 50 Ом SMA male RF разъем,3 ГГц SSMA коаксиальный разъем,многожильный гибкий SMA кабель |
||
50 Ом 3 ГГц мини SMA штекер SSMA ВЧ-разъем, совместимый с многожильным гибким кабелем с 7 проводниками
Высокочастотные характеристики до 18 ГГц
ВЧ-разъем SSMA является миниатюрной версией ВЧ-разъема SMA, разработанной на 30% меньше при сохранении превосходных характеристик. Благодаря резьбовому соединению (10-36UNF-2) и характеристическому импедансу 50 Ом, эти разъемы поддерживают частоты до 30 ГГц.
Ключевая особенность:
- Компактный дизайн - на 30% меньше стандартных ВЧ-разъемов SMA
- Широкий диапазон частот до 30 ГГц
- Высокая надежность для требовательных приложений
- Доступны в различных конфигурациях: прямые, угловые, для монтажа на панель и фланцевые
- Резьбовая втулка/корпус из нержавеющей стали для долговечности
Интерфейс ВЧ-разъемов SSMA
Размеры ВЧ-разъема SSMA:
Номер модели: SSMA-J2G (Совместимый кабель SFF-50-1, внешний диаметр кабеля 1,8 мм)
Номер модели: SSMA-J2L (Совместимый кабель SFF-50-1, внешний диаметр кабеля 1,8 мм)
Номер модели: SSMA-J3A (Совместимый кабель SFF-50-1,5-1, внешний диаметр кабеля 2,55 мм)
Номер модели: SSMA-J3A-1 (Совместимый кабель SFF-50-1,5-1, внешний диаметр кабеля 2,55 мм)
Применение
Xi'an Elite Electronics специализируется на системных решениях для межсоединений для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Электронные приложения
Упаковка и доставка
Каждый ВЧ-разъем SSMA тщательно упаковывается для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию для отслеживания после отправки.
