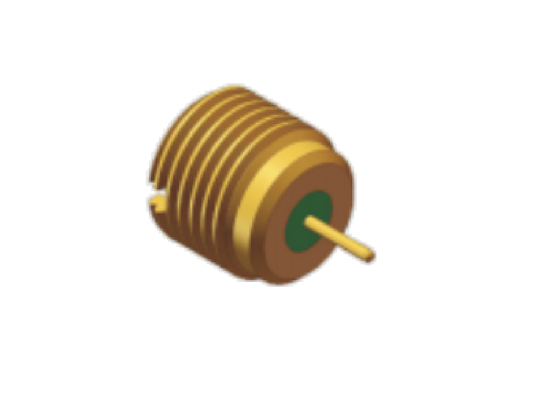

50 Ом позолоченный герметичный стеклянный уплотнительный разъем SMP RF с наружной переборкой, гладким отверстием, 40 ГГц
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | СМП РЧ-разъем | Частота: | Постоянный ток ~ 18 ГГц |
|---|---|---|---|
| Контакт Центра: | Каварский сплав, позолоченный | Оболочка: | Каварский сплав, позолоченный |
| ДВВ: | 500В | Сопротивление изоляции: | 5000 Ом |
| Номинальное напряжение: | 170 В | Температурный диапазон: | -55℃~+125℃ |
| Независимость: | 50 Ом | Pin OD: | Доступны 0,3 мм, 0,45 мм, 0,5 мм, 0,7 мм, 0,9 мм, 1,3 мм. |
| Диэлектрик: | Стекло | Интерфейс: | Ровная скважина |
| Монтаж: | Держатель перегородки | Пол: | мужская штепсельная вилка |
| Выделить: | 50 Ом SMP RF соединитель мужской перебор,золото покрытый герметический SMP соединитель,40 ГГц гладкое отверстие RF соединитель |
||
Описание продукта:
ВЧ разъем SMP, переборка с наружной резьбой, полная фиксация, ограниченная фиксация, гладкое отверстие, 40 ГГц, 50 Ом
Радиочастотные разъемы Elite Electronics SMP работают в диапазоне до 40 ГГц и обеспечивают превосходную целостность сигнала во всем диапазоне частот, характеризуясь низкими потерями на высоких частотах и стабильной передачей сигнала без искажений. Оснащенные нашим собственным разработанным интерфейсом для сопряжения, не требующим использования инструментов, разъемы обеспечивают быструю сборку по принципу «включай и работай» без громоздких динамометрических ключей, что значительно сокращает время производственного цикла и повышает эффективность массового производства.
Доступен полный спектр конфигураций, включая прямые, угловые и фланцевые версии. Предлагаются три конструкции вилки с наружной резьбой: с полной фиксацией, с ограниченной фиксацией и с гладким отверстием. Клиенты могут выбирать модели в соответствии с компоновкой оборудования и необходимой силой фиксации, чтобы гибко сбалансировать силу удержания и плотность подключения проводки. Эти разъемы идеально подходят для прецизионных высокочастотных приложений, таких как микроволновые испытательные приборы, модули миллиметрового диапазона и компактное радиочастотное оборудование.
Сравнение сил:Сила введения и извлечения соответствует иерархии:Полный фиксатор > Ограниченный фиксатор > Гладкий ствол.
Контурный размеризSMP RF Connector штекерный разъем, модель : SMP(M)-JYD82-S
|
Модель №. |
л | д | Интерфейс | Примечание |
| СМП(М)-JYD43 | 2,7 мм | 0,39 | Ограниченная фиксация | Герметичный, Глубина контакта: 2,79 мм |
| СМП(М)-JYD43-S | 2,7 мм | 0,39 | Гладкий ствол | Герметичный, Глубина контакта: 2,79 мм |
| СМП(М)-JYD65 | 1,5 мм | 0,3 | Ограниченная фиксация | Герметичный, Глубина контакта: 2,79 мм |
| СМП(М)-JYD82 | 2,1 мм | 0,39 | Ограниченная фиксация | Герметичный, Глубина контакта: 2,79 мм |
| СМП(М)-JYD82-S | 2,1 мм | 0,39 | Гладкий ствол | Герметичный, Глубина контакта: 2,79 мм |
| СМП(М)-JYD92-F | 2,9 мм | 0,6 | Полная фиксация | Герметичный, Глубина контакта: 2,79 мм |
Примечание: у нас также есть наружный диаметр штифта = 0,3, 0,45, 0,5, 0,7, 0,9, 1,3. Если вам нужны штифты разного размера, пожалуйста, свяжитесь с нами.
Приложения:
Сиань Элит Электроникс а Ведущий производитель ВЧ/СВЧ/волноводные соединители, адаптерыи кабельные сборки обслуживание аэрокосмической, авиационной, навигационной, спутниковой, радиолокационной, коммуникационной, электронной промышленности.
Упаковка и доставка:
Упаковка:
Размеры упаковки: внешняя маленькая коробка длиной 26,5 см * Ш18,5 см * В14 см.
Перевозки:
Время доставки: 5-10 рабочих дней для имеющихся в наличии разъемов для коаксиальных радиочастотных адаптеров. Для новой продукции это займет около 8-12 недель. Срок доставки, который мы предоставляем, составляетконсервативныйЧтобы обеспечить качество продукции перед отправкой.
