Гибкие коаксиальные кабели с температурной и механической стабильностью для ВЧ-тестирования
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Частотный диапазон: | Постоянный ток ~ 18 ГГц | Пользовательская длина: | 80 мм, 200 мм, 300 мм, 500 мм, 800 мм, 1000 мм. |
|---|---|---|---|
| Разъем А: | Разъем SMA/вилка | Разъем Б: | Разъем SMA/вилка |
| Тип кабеля: | CXN3506/MF108A | Импеданс: | 50 Ом |
| Цвет кабеля: | Серый | Покрытие: | Золото |
| Другие кабели: | CXN3507, CXN3449, CXN3450 или EQV. Кабель | ||
| Выделить: | гибкие сборки коаксиальных кабелей для испытаний радиочастот,Фазоустойчивые совокупности радиочастотных кабелей,гибкие коаксиальные кабели с стабильной температурой |
||
Описание продукта:

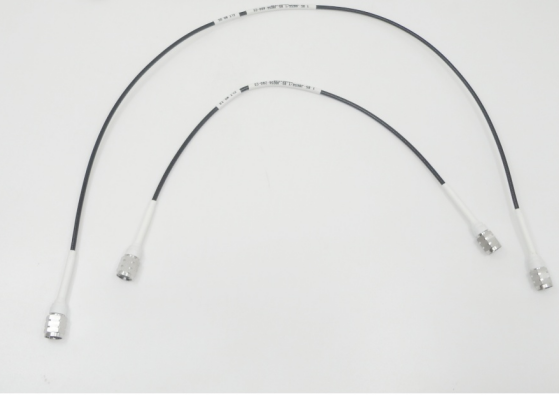

Этот высокопроизводительный ВЧ-кабельный узел с сопротивлением 50 Ом обеспечивает стабильную передачу сигнала с низкими потерями для современных высокочастотных ВЧ-систем. Благодаря использованию премиальных позолоченных разъемов он отличается превосходной проводимостью, высокой устойчивостью к коррозии и минимизацией ослабления сигнала, обеспечивая долговременную стабильную работу даже в суровых условиях эксплуатации.
Собранный с использованием кабеля CXN3506 диаметром 2,3 мм, этот узел идеально сочетает в себе выдающуюся гибкость и структурную прочность. Он обеспечивает легкую установку в ограниченном пространстве, сохраняя при этом превосходные электрические характеристики и низкое затухание для высокочастотной передачи. С сопротивлением изоляции ≥5000 МОм он эффективно гарантирует надежную целостность сигнала и электробезопасность.
Универсальный и высокосовместимый, этот прочный кабельный узел подходит для широкого спектра применений, включая телекоммуникации, спутниковую связь, аэрокосмическую промышленность, промышленные ВЧ-системы, а также профессиональное испытательное и измерительное оборудование, служа надежным решением для разнообразных высокоточных потребностей в ВЧ-подключении.
Технические параметры:
| Наименование продукта | ВЧ-кабельный узел SMA |
| Импеданс | 50 Ом |
| Наружный диаметр кабеля | 2,3 мм |
| Долговечность | Циклы сопряжения ≥500 раз |
| Разъем A | SMA Female |
| Разъем B | SMA Male |
| Цвет кабеля | Серый |
| Покрытие штыря разъема | Позолоченное |
| Диапазон частот | DC~18 ГГц |
| Пользовательская длина | 100 мм, 200 мм, 300 мм, 500 мм, 1000 мм |
Применение:
ВЧ-кабельный узел ELT CXN3506 представляет собой премиальное высокочастотное межсоединительное решение, разработанное для высокопроизводительных подключений и стабильной передачи сигнала с низкими потерями в различных промышленных и коммерческих ВЧ-сценариях. Точно спроектированный и изготовленный в Китае, этот профессиональный ВЧ-кабельный узел имеет сертификаты качества ISO9001 и экологический сертификат ISO14001, обеспечивая стабильное, стандартизированное качество продукции. Поддерживая широкий диапазон частот от DC до 18 ГГц, он идеально подходит для передовых систем беспроводной связи и различных высокочастотных ВЧ-приложений.
Являясь основным продуктом ВЧ-подключения, кабельный узел ELT CXN3506 SMA имеет серый корпус кабеля диаметром 2,3 мм, сочетающий в себе прочную структурную долговечность и удобную идентификацию на месте для сложных проектов проводки. Широко используемый в телекоммуникационной инфраструктуре, такой как базовые станции, ретрансляторы сигналов и устройства беспроводной связи, этот высокочастотный кабельный узел эффективно снижает затухание сигнала и поддерживает надежное, стабильное ВЧ-подключение. Он поддерживает гибкую интеграцию системы, совместим с несколькими типами разъемов, сохраняя при этом исходные электрические характеристики без компромиссов.
Этот универсальный ВЧ-кабельный узел демонстрирует выдающиеся результаты в лабораторных испытаниях и измерениях. Охватывая полную полосу пропускания частот от DC до 18 ГГц, он служит надежным межсоединением для высокочастотных измерительных приборов, поддерживая профессиональные ВЧ-испытания, анализ сигналов, диагностику сетей и другие прецизионные измерительные работы для обеспечения точных и воспроизводимых данных испытаний.
Помимо областей связи и тестирования, ВЧ-кабельные узлы ELT CXN3506 и MF108A широко применяются в аэрокосмической и медицинской промышленности, где важна строгая целостность сигнала и долговременная надежность эксплуатации. Эти профессиональные ВЧ-кабели, изготовленные с прочной конструкцией и технологией прецизионного производства, адаптируются к суровым условиям эксплуатации и соответствуют строгим требованиям критически важных приложений. В целом, наша серия высокочастотных ВЧ-кабельных узлов ELT предлагает надежные, экономически эффективные и комплексные решения для ВЧ-подключения для инженеров и технических специалистов по всему миру.
Кастомизация:
ELT предлагает индивидуальные решения для ВЧ-коаксиальных кабельных узлов, разработанные для удовлетворения ваших конкретных требований. Узлы поставляются с разъемами SMA Male (Разъем B) и обеспечивают превосходное сопротивление изоляции ≥5000 МОм, гарантируя надежную работу в различных приложениях.
Наши кабельные узлы SMA доступны при минимальном объеме заказа 30 штук. Срок доставки составляет от 8 до 10 недель, и мы принимаем условия оплаты, включая T/T и L/C, для вашего удобства. Доверяйте ELT для ваших потребностей в ВЧ-коаксиальных кабельных узлах, где качество, индивидуализация и своевременная доставка объединяются для поддержки ваших проектов.
Упаковка и доставка:
Каждый ВЧ-кабельный узел тщательно упаковывается для обеспечения максимальной защиты во время транспортировки. Продукт помещается в антистатический пакет для предотвращения любого электростатического повреждения, за которым следует защитная пенопластовая прокладка для поглощения ударов и вибраций. Затем узел закрепляется в прочной гофрокартонной коробке, предназначенной для выдерживания нагрузок при обращении и транспортировке. Для оптовых заказов несколько единиц упаковываются индивидуально, а затем объединяются в более крупные транспортные коробки с дополнительными амортизирующими материалами для предотвращения перемещения и повреждения.
Все упаковки четко маркированы информацией о продукте, инструкциями по обращению и деталями доставки для обеспечения точной и безопасной доставки.
Мы предлагаем различные варианты доставки, включая стандартную наземную, ускоренную и международную доставку, чтобы удовлетворить потребности наших клиентов. Информация для отслеживания предоставляется после отгрузки, чтобы клиенты могли отслеживать свой заказ до доставки.
