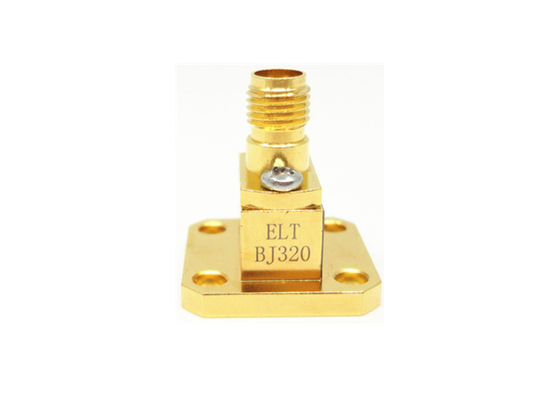

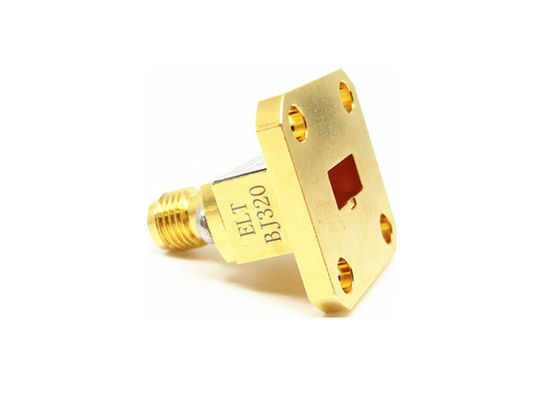

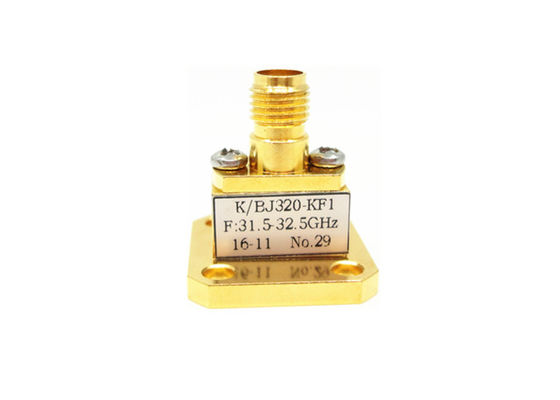

26.4GHz~40GHz WR28 BJ320 K 2.92mm Женский адаптер волновода для коаксиального кабеля K/BJ320-KF1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Водопровод к коаксиальным адаптерам | Материал: | Латунный соединитель |
|---|---|---|---|
| Частотный диапазон: | 26.4-40 ГГц | Разъем: | 2.92мм ((K тип) |
| VSWR: | 1.25 | Импеданс: | 50 Ом |
| Размер волновода: | WR28 | Стиль тела: | Правый угол |
| Выделить: | Волновод WR28 для коаксиального адаптера,BJ320 2.92mm женский адаптер для коаксиального кабеля,26.4-40GHz адаптер волновода для коаксиального кабеля |
||
Волноводный переход от волновода к коаксиальному разъему 2.92 мм, угловой

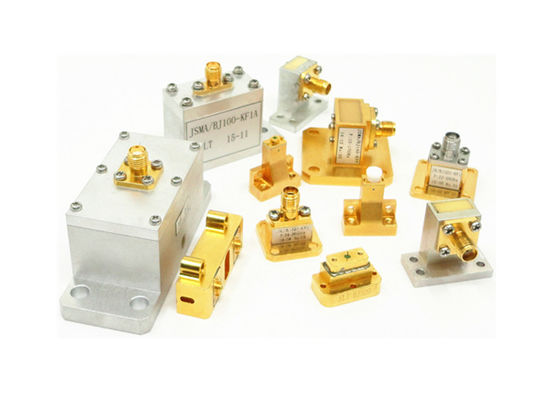

Волноводный переход к коаксиальному разъему произведенный Xi'an Elite Electronic Industrial Co., Ltd. делятся на две конструкции: правосторонние и угловые. Для коаксиального конца волноводных переходов мы можем предоставить N типа, TNC, SMA, 3.5 мм, 2.4 мм, SMP, SSMP и многие другие типы. Их частотный диапазон составляет от 6.5 ГГц до 50 ГГц. Наши модели волноводов варьируются от BJ84 до BJ400 (wr112-wr22).
Кроме того, мы можем предложить индивидуальные коаксиальные волноводные переходы в соответствии с особыми требованиями заказчиков.
Каталог - Волноводные переходы к коаксиальным разъемам.pdf
Спецификация:
| Название продукта | Волноводные переходы к коаксиальным разъемам |
| Тип коаксиального разъема | 2.92 мм (тип K) |
| Размер волновода | WR28 |
| Тип корпуса | Угловой |
| Диапазон частот | 26.4-40.0 ГГц |
| Импеданс | 50 Ом |
| КСВ | 1.25 |
Преимущества:
-Наши волноводные переходы отличаются высокой надежностью, миниатюрными размерами и отличными характеристиками и т. д., что делает их широко используемыми в измерениях СВЧ и миллиметровых волн и т. д.
Подробный чертеж (мм):
Список волноводных переходов к 2.92 мм (тип K) коаксиальным разъемам:
| Номер модели | Описание | Примечание |
| K/BJ220-KF2 | Волновод WR42 к коаксиальному разъему K (2.92 мм) угловой | BJ220=WR42 |
| K/BJ220-KF1 | Волновод WR42 к коаксиальному разъему K (2.92 мм) угловой | K=female |
| K/BJ260-KF | Волновод WR34 к коаксиальному разъему K (2.92 мм) угловой | BJ260=WR34 |
| K/BJ260-KF1 | Волновод WR34 к коаксиальному разъему K (2.92 мм) угловой | |
| K/BJ320-KF | Волновод WR28 к коаксиальному разъему K (2.92 мм) угловой | BJ320=WR28 |
| K/BJ320-KF1 | Волновод WR28 к коаксиальному разъему K (2.92 мм) угловой | |
| K/BJ320-JF1 | Волновод WR28 к коаксиальному разъему K (2.92 мм) угловой | J=male |
| K/BJ400-KF1 | Волновод WR22 к коаксиальному разъему K (2.92 мм) угловой | BJ400=WR22 |
| K/24JS18000-KF | Волновод WR24JS18000 к коаксиальному разъему K (2.92 мм) угловой |
Перекрестные ссылки на стандарты волноводов
| Китайские стандарты | Международные стандарты | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ПРИМЕЧАНИЕ:
У нас есть более 10 000 типов Волноводных переходов к коаксиальным разъемам на выбор, если нужного вам переходника нет в списке, пожалуйста, свяжитесь с нами с вашими деталями. Размеры по ODM приветствуются.
